Softstarter voor draaistroommotoren met 25A bedrijfsstroom, geschikt voor 11kW bij 400V. Voorzien van overbelastingsbeveiliging, by-pass, instelbare starttijden en IP20-klasse.

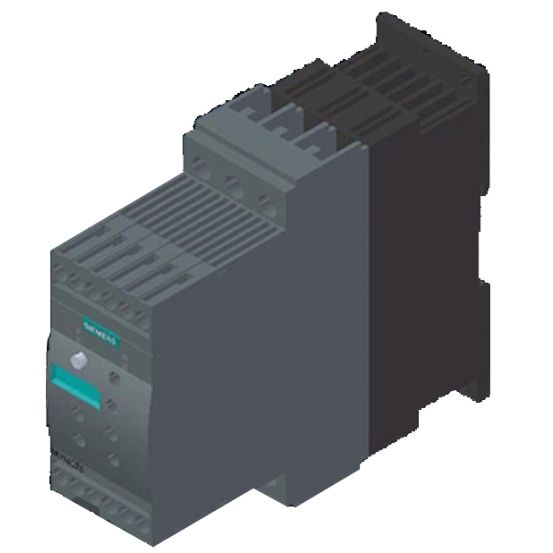

De Siemens 3RW40 softstarter, type 3RW40261TB04, is een soft starter voor draaistroommotoren met een nominaal vermogen tot 11 kW bij 400 V en een nominale bedrijfsstroom van 25 A.
Belangrijkste kenmerken
Deze Siemens 3RW40 softstarter 3RW40261TB04 is geschikt voor motoren met een standaardschakeling tot 5,5 kW bij 230 V en 11 kW bij 400 V. De nominale spanning Ue ligt tussen 200 en 480 V, met een voedingsspanning 3-fase van 200 - 480 V. De nominale bedrijfsstroom Ie bij 40 °C bedraagt 25 A.
De softstarter beschikt over een geïntegreerde overbelastingsbeveiliging voor de motor en biedt piekstroomreductie. Met een instelbaar startkoppel van 40 - 100 % en instelbare start- en stoptijden van 0 - 20 s kan de aanloop en stop nauwkeurig worden ingesteld. De functie is uitgevoerd voor enkele draairichting en de unit is voorzien van een interne by-pass schakelaar.
De stuur- en spoelspanning bedraagt 24 V bij AC 50/60 Hz en DC, met type stuurspanning AC/DC. De softstarter heeft 2 relaisuitgangen, 1 logische ingang en is voorzien van een signaalkontakt. De beschermingsgraad is IP20 en de nominale omgevings(meet)temperatuur zonder derating is 40 °C. Daarnaast is de softstarter energiebesparend en uitgevoerd zonder display.
Kenmerken op een rij
Nominaal vermogen draaistroommotor: 5,5 kW bij 230 V, 11 kW bij 400 V
Nominale bedrijfsstroom Ie bij 40 °C: 25 A
Nominale spanning Ue / voedingsspanning 3F: 200 - 480 V
Geïntegreerde overbelastingsbeveiliging motor en piekstroomreductie
Instelbaar startkoppel 40 - 100 % en start-/stoptijd 0 - 20 s
Specificaties
Meer informatie
Aanloopklasse
Overig
Aantal relaisuitgangen
2
Beschermingsgraad (IP)
IP20
Energiebesparend
Ja
Functie
Enkele draairichting
Geïntegreerde overbelastingsbeveiliging motor
Ja
Instelbaar startkoppel
40-100 %
Instelbare starttijd
0-20 s
Instelbare stoptijd
0-20 s
Interne by-pass schakelaar
Ja
Logische ingangen
1
Logische uitgangen
0
Met display
Nee
Nominale bedrijfsstroom Ie bij 40 °C
25 A
Nominale omgevings(meet)temperatuur zonder derating
40 °C
Nominale spanning Ue
200-480 V
Nominale stuurspanning bij AC 50 Hz
24 V
Nominale stuurspanning bij AC 60 Hz
24 V
Nominale stuurspanning bij DC
24 V
Nominale vermogen (400 V)
11 kW
Nominale vermogen 3F
11 kW
Nominale vermogen draaistroommotor, standaardschak., bij 230 V
5.5 kW
Nominale vermogen draaistroommotor, standaardschak., bij 400 V
