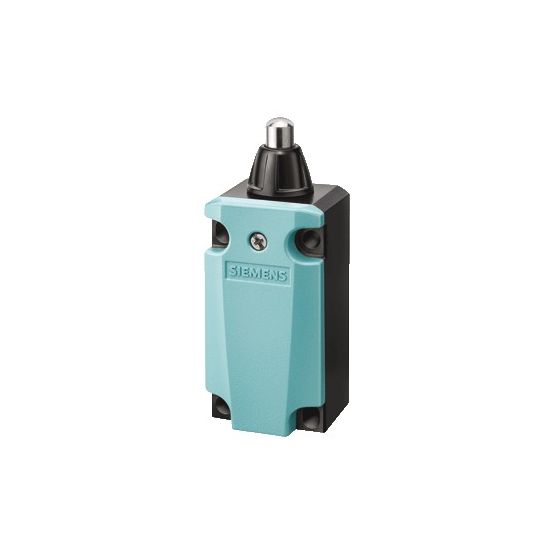

De Siemens 3SE5 eindschakelaar 3SE5112-0CC02 is een standaard eindschakelaar met metalen, gelakte behuizing in kubusvorm en een stootnok-bediendingselement, geschikt voor toepassingen waar een momentschakeling en veiligheidsfunctie vereist zijn.
Belangrijkste kenmerken
Deze Siemens 3SE5 eindschakelaar is uitgevoerd met een metalen, gelakte behuizing in kubusvorm met een breedte van 40,5 mm en hoogte van 78 mm. De sensor heeft een breedte van 40 mm, een hoogte van 37,3 mm en een lengte van 103,5 mm. Het bedieningselement is uitgevoerd als stootnok met een recht uitgelijnde rolstootnok en een bekrachtigingslichaam in de vorm van een stift.
De schakelaar heeft een momentschakelfunctie met gedwongen openende contacten en is geschikt voor veiligheidsfuncties. Hij beschikt over 1 maakcontact, 1 verbreekcontact en 1 veiligheidshulpcontact. De nominale bedrijfsstroom bedraagt 6 A bij AC-15 (24 V, 125 V en 230 V) en respectievelijk 3 A, 0,55 A en 0,27 A bij DC-13 (24 V, 125 V en 230 V).
Met een beschermingsgraad van IP66/67 en NEMA 12 is de eindschakelaar beschermd volgens de opgegeven klassen. De elektrische aansluiting gebeurt via kabelinvoer metrisch. De schakelaar is uitgevoerd zonder elektronische uitgang, zonder status-indicatie en zonder interface voor veiligheidscommunicatie. De bedrijfsomgevingstemperatuur ligt tussen -25 en 85 °C. Volgens de opmerking is de eindschakelaar voorzien van een plunjerkop.
Kenmerken op een rij
Metalen, gelakte behuizing in kubusvorm (bxh 40,5 x 78 mm)
Bedieningselement stootnok met rolstootnok recht en bekrachtigingslichaam stift
Beschermingsgraad IP66/67 en NEMA 12
1 maakcontact, 1 verbreekcontact en 1 veiligheidshulpcontact, gedwongen openend en geschikt voor veiligheidsfunctie
Nominale bedrijfsstroom: 6 A bij AC-15 (24/125/230 V) en tot 3 A bij DC-13 (24/125/230 V)
