Aardlekschakelaar met 4 polen (3P+N) met 40 A nominale (meet)stroom, 30 mA nominale foutstroom en is niet-selectief beschermd. Geschikt voor DIN-rail montage.

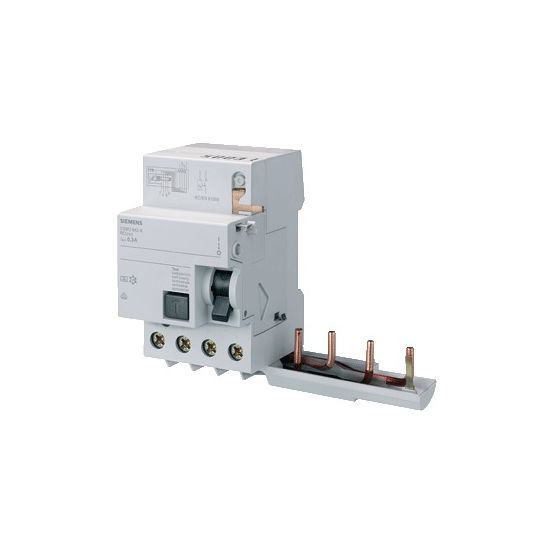

De Siemens 5SM2 aardlekschakelaar 5SM23426 is een 4-polige (3P+N) aardlekschakelaar type A met een nominale stroom van 40 A en een foutstroom van 30 mA, geschikt voor montage in groepenkasten.
Belangrijkste kenmerken
Deze SIEMENS aardlekschakelaar uit de 5SM2-serie is uitgevoerd als 4-polige schakelaar (model 3P+N) met type lekstroom A. De nominale (meet)stroom bedraagt 40 A en de nominale foutstroom 30 mA. De schakelaar werkt op een nominale spanning van 400 V met een nominale isolatiespanning Ui van 460 V en is geschikt voor een frequentie van 50 Hz.
De 5SM23426 is ontworpen voor DIN-rail montage en heeft een breedte van 3 module-eenheden en een inbouwdiepte van 70 mm. Er kunnen zowel eendraads als meerdraads geleiders worden aangesloten met een doorsnede van 1,5 tot 25 mm². Nevenapparatuur is mogelijk.
Verder heeft deze aardlekschakelaar een kortsluitvastheid (Icw) van 10 kA en een stootstroomvastheid van 1 kA. De nominale stoothoudspanning (Uimp) bedraagt 4 kV, met een beschermingsgraad IP20 en vervuilingsgraad 2. De uitvoering is high-immunity, de nominale foutstroom is niet instelbaar en selectieve bescherming, vergrendelingsvoorziening en kortstondig vertraagd type zijn niet van toepassing.
Kenmerken op een rij
4-polige aardlekschakelaar (3P+N), type lekstroom A
Nominale (meet)stroom 40 A en nominale foutstroom 30 mA
Nominale spanning 400 V en isolatiespanning Ui 460 V
DIN-rail montage, breedte 3 modules en inbouwdiepte 70 mm
Aansluitbare geleiderdoorsnede 1,5–25 mm², eendraads en meerdraads
