Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.
1390 op voorraad
Belangrijke Tip
Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie

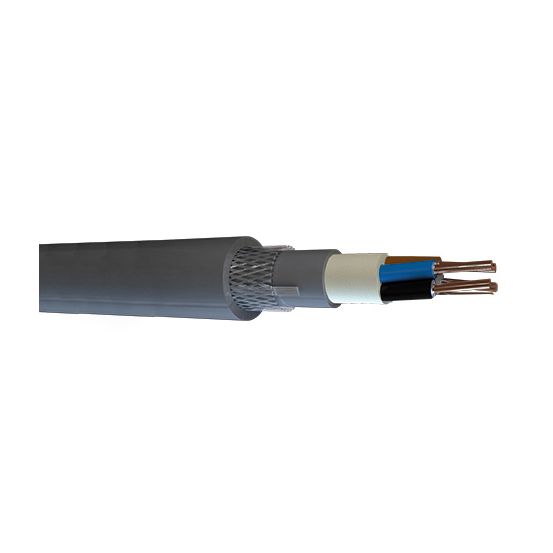

De TKF YMVK-as grondkabel is verkrijgbaar vanaf 1 meter in de bestelde lengte en is voorzien van 4 aders met een nominale geleiderdoorsnede van 2,5 mm².
Belangrijkste kenmerken
Deze TKF grondkabel is geschikt als installatiekabel en voor verwerking in de aarde of ondergrond. De kabel heeft een nominale spanning van 0,6/1 kV en is opgebouwd uit koperen, massieve geleiders van klasse 1. De aderisolatie bestaat uit gevulkaniseerd polyetheen, gecombineerd met een mantel van polyvinylchloride in de kleur grijs. De buitendiameter bedraagt circa 14,7 mm.
Het ontwerp omvat een bewapening en een scherm, en de kabel is UV-bestendig. Wat betreft brandprestaties voldoet het product aan brandklasse Dca-s2,d2,a3 volgens EN 13501-6, met brandvertraging volgens IEC/EN 60332-3-24.
Kenmerken op een rij
4 aders met een nominale geleiderdoorsnede van 2,5 mm²
Geschikt voor verwerking in aarde/ondergrond en als installatiekabel
Nominale spanning van 0,6/1 kV
Voorzien van bewapening en scherm
Brandklasse Dca-s2,d2,a3 volgens EN 13501-6
Specificaties
Meer informatie
Aantal aders
4
Aantal hulpaders
0
Aantal meters
1
Adercodering volgens HD 308 S2
YES
Adercodering
Kleur
Aderscherm
NO
Afscherming langswaterdicht
NO
AWG-maat
14
Bewapening
YES
Bewapening/armering
Vlechtwerk
Binnenveldsturing
Nee
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d2
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a3
Brandklasse volgens EN 13501-6: klasse
Dca
Brandklasse volgens EN 13501-6: rookontwikkeling
s2
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
YES
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-3-24
Buitendiameter circa
14.7 mm
Buitendiameter
14.7 mm
Buitenveldsturing
Nee
Concentrische geleider
Geen
CPR Eurobrandklasse volgens EN 13501-6: klasse
Dca
Eurobrandklasse volgens EN 13501-6: rookontwikkeling
s2
Euroklasse brandende vallende druppels/deeltjes v EN 13501-6
d2
Euroklasse corrosiviteit/zuurgraad volgens EN 13501-6
a3
Functiebehoud volgens BS 6387 CWZ
NO
Functiebehoud volgens BS 8434-2
NO
Functiebehoud volgens BS 8491
Nee
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Functiebehoud
Nee
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geel/Groene ader
Nee
Geleidende coating
NO
Geleider langswaterdicht
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
7.41 Ohm/km
Geschikt als hoogspanningskabel
NO
Geschikt als installatiekabel
YES
Geschikt als middenspanningskabel
NO
Geschikt voor verwerking in aarde/ondergrond
YES
Gewicht
358 kg/km
Glasvezelelement
NO
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Hoogspanningskabel
Nee
Installatiekabel
Ja
Isolatiebehoud volgens IEC 60331
NO
Isolatiebehoud
Nee
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Kabelvorm
Rond
Litze
YES
Loodmantel
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyethyleen (PE)
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Middenspanningskabel
Nee
Min. toegestane buigrad stationaire toepass/vast verlegd
58 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
58 mm
Model
Installatiekabel
NEN
VO-YMvKasmb 0,6/1kV
Nom. doorsnede concentrische geleider
mm²
Nom. equivalente koperdoorsnede bewapening
2.5 mm²
Nom. geleiderdiameter
1.74 mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
2.5 mm²
Nom. spanning U
1 kV
Nom. spanning U0
0.6 kV
Nominale doorsnede concentrische geleider
0 mm²
Nominale equivalente koperdoorsnede bewapening
2.5 mm²
Nominale geleiderdiameter
1.74 mm
Nominale geleiderdoorsnede
2.5 mm²
Nominale spanning U
1 kV
Nominale spanning U0
0.6 kV
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 1 = massief
Scherm
YES
Specificatie aderisolatie
Gevulkaniseerd polyetheen (XLPE)
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage
0-70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
