Groen/gele aardrijgklem met Cage Clamp-veerklemaansluiting, één aansluitniveau met vier klemposities en een breedte van 4,2 mm. Geschikt voor montage op een 35 mm DIN-rail.

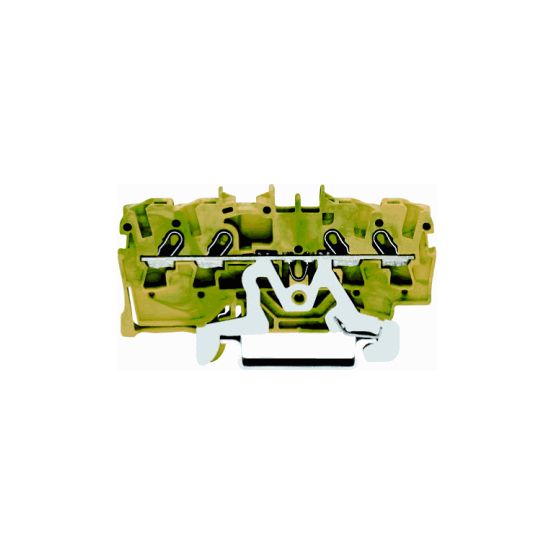

De WAGO Topjob S 2001 aardrijgklem 2001-1407 is een groen/gele rijgklem met Cage Clamp-veerklemaansluiting, geschikt voor het eenvoudig en zonder gereedschap aansluiten van diverse geleiders.
Belangrijkste kenmerken
Deze aardrijgklem uit de WAGO Topjob S 2001 serie is uitgerust met een Cage Clamp-veerklemaansluiting, waarmee verschillende typen geleiders zonder gereedschap kunnen worden aangesloten. De klem heeft één aansluitniveau met vier klemposities per aansluitniveau en een aansluitpositie aan de bovenzijde.
De compacte vormgeving met een breedte van 4,2 mm, diepte van 32,9 mm en hoogte van 69,9 mm maakt de klem goed toepasbaar in kleinere schakelkasten en ruim codeerbaar. De aardrijgklem is groen/geel uitgevoerd en geschikt voor montage op een DIN-rail van 35 mm.
De klem ondersteunt onder andere eendraads, meerdraads, fijndraads en extra soepele geleiders binnen de opgegeven doorsnedebereiken. Het isolatielichaam is van thermoplast met brandbaarheidsklasse V0 conform UL 94 en de gebruikstemperatuur bedraagt 105 °C.
Kenmerken op een rij
Cage Clamp-veerklemaansluiting voor het zonder gereedschap aansluiten van diverse geleiders
Compact ontwerp van 4,2 × 32,9 × 69,9 mm, geschikt voor kleinere schakelkasten
Eén aansluitniveau met vier klemposities, aansluitpositie boven
Montage op DIN-rail 35 mm
Groen/gele aardrijgklem met thermoplast isolatielichaam en brandbaarheidsklasse V0
Specificaties
Meer informatie
# Klempos. per aansluitn.
4
Aansluitbare geleiderdoorsnede eendraads
0.5-2.5 mm²
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls
0.75-1.5 mm²
Aansluitbare geleiderdoorsnede fijndraads z adereindhuls
0.25-2.5 mm²
Aansluitbare geleiderdoorsnede meerdraads
0.25-1.5 mm²
Aansluitpositie
Boven
Aantal aansluitniveaus
1
Aantal klemposities per aansluitniveau
4
Aderdoorsnede extra soepel
0.25-2.5 mm²
Aderdoorsnede massieve draad
0.5-2.5 mm²
Aderdoorsnede soepel met huls
0.75-1.5 mm²
Afsluitplaat noodzakelijk
Ja
Brandbaarheidsklasse isolatiemateriaal conform UL 94
