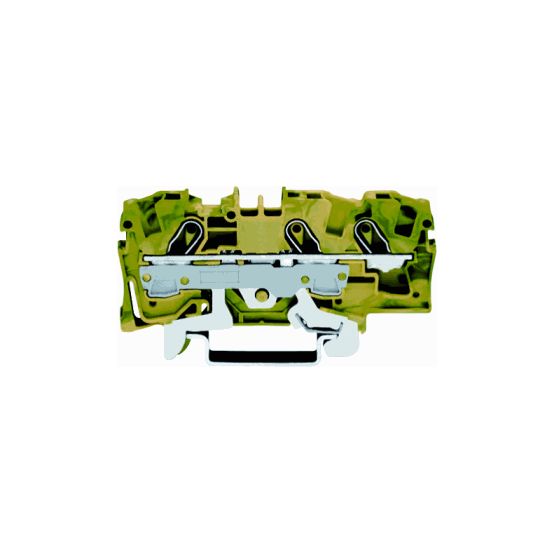

De WAGO Topjob S 2006 aardrijgklem 2006-1307 is een groen/gele rijgklem met Cage Clamp-veerklemaansluiting voor het zonder gereedschap aansluiten van diverse geleiders.
Belangrijkste kenmerken
Deze WAGO aardrijgklem uit de Topjob S 2006-serie is voorzien van een Cage Clamp-veerklemaansluiting. Daarmee sluit u massieve, meeraderige en fijnaderige geleiders zonder gereedschap aan. De klem heeft één aansluitniveau met drie klemposities per aansluitniveau en een bovenliggende aansluitpositie.
Dankzij de compacte vormgeving met een breedte van 7,5 mm, diepte van 32,9 mm en hoogte van 73,3 mm is deze aardrijgklem goed inzetbaar waar de beschikbare ruimte beperkt is. De klem is ruim codeerbaar en wordt in groen/gele uitvoering geleverd.
De aardrijgklem is geschikt voor montage op een DIN-rail van 35 mm en heeft een isolatielichaam van thermoplast met een brandbaarheidsklasse conform UL 94 V0. De gebruikstemperatuur bedraagt 105 °C.
Kenmerken op een rij
Cage Clamp-veerklemaansluiting voor gereedschapsloze aansluiting
Compacte afmetingen 7,5 x 32,9 x 73,3 mm (b x d x h)
Montage op DIN-rail 35 mm
Ruim codeerbaar in groen/gele uitvoering
Isolatielichaam van thermoplast met brandbaarheidsklasse UL 94 V0
Specificaties
Meer informatie
# Klempos. per aansluitn.
3
Aansluitbare geleiderdoorsnede eendraads
1-10 mm²
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls
1.5-6 mm²
Aansluitbare geleiderdoorsnede fijndraads z adereindhuls
0.5-10 mm²
Aansluitbare geleiderdoorsnede meerdraads
0.5-6 mm²
Aansluitpositie
Boven
Aantal aansluitniveaus
1
Aantal klemposities per aansluitniveau
3
Aderdoorsnede extra soepel
0.5-10 mm²
Aderdoorsnede massieve draad
1.5-10 mm²
Aderdoorsnede soepel met huls
1.5-6 mm²
Afsluitplaat noodzakelijk
Ja
Brandbaarheidsklasse isolatiemateriaal conform UL 94
