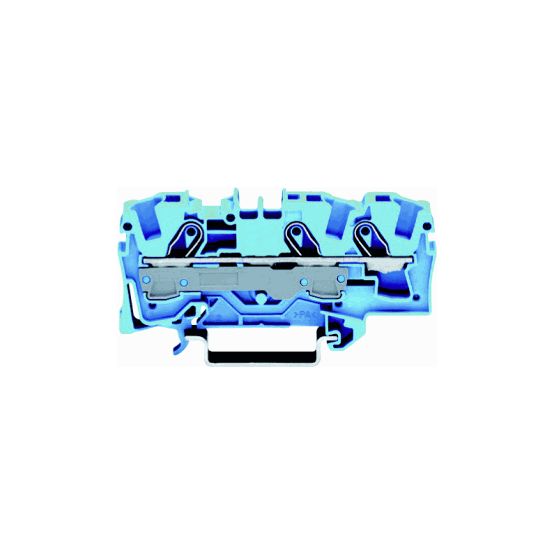

De WAGO Topjob S 2006 verbindingsrijgklem 2006-1304 is een blauwe railklem met Cage Clamp-veerklemaansluiting, geschikt voor montage op een DIN-rail van 35 mm.
Belangrijkste kenmerken
Deze WAGO Topjob S 2006 verbindingsrijgklem is uitgerust met een Cage Clamp-veerklemaansluiting, waardoor diverse typen geleiders gereedschapsloos aangesloten kunnen worden. De klem biedt ruimte voor één aansluitniveau met drie klemposities en is intern niet verbonden tussen etages.
De rijgklem is compact vormgegeven met een hoogte van 73,3 mm, een breedte van 7,5 mm en een diepte van 32,9 mm, en is ruim codeerbaar. Het blauwe isolatielichaam is uitgevoerd in thermoplast met brandbaarheidsklasse V0 conform UL 94 en is geschikt voor gebruikstemperaturen tot 105 °C.
De verbindingsrijgklem is geschikt voor eendraadse geleiders van 1-10 mm², meerdraadse geleiders van 0,5-6 mm², fijnaderige geleiders zonder adereindhuls van 0,5-10 mm² en fijnaderige geleiders met adereindhuls van 1,5-6 mm². De nominale meetspanning bedraagt 800 V en de nominale meetstroom 41 A. De uitvoering is explosiegetest volgens Ex e. Een afsluitplaat is noodzakelijk.
Kenmerken op een rij
Cage Clamp-veerklemaansluiting voor gereedschapsloos aansluiten van diverse geleiders
