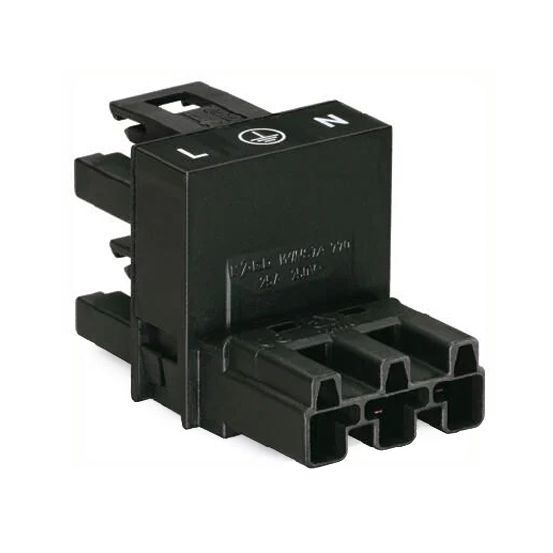

De Wago WINSTA MIDI H-verdeler 770-636 is een compacte verdeelblok-connector voor insteekbare gebouwinstallaties, uitgevoerd in zwart en geschikt als 3-polige verdeler binnen het WINSTA MIDI programma.
Belangrijkste kenmerken
Deze Wago WINSTA MIDI-connector 770-636 is een H-verdeler met 3 ingangen en 6 uitgaande lijnen. De verdeler is 3-polig met poolmarkering L, N, PE en voorzien van mechanische codering. De nominale meetspanning bedraagt 250 V en de nominale meetstroom 25 A, ook richting armatuur.
De behuizing is gemaakt van polyamide (PA) en is halogeenvrij. De afmetingen zijn 51 x 30 x 32,7 mm (l x b x h) en de beschermingsgraad is IP20. Het contactmateriaal is CuSn met vertinde contacten en een doorgangsweerstand van 1 mOhm. De H-verdeler heeft een geïntegreerd type vergrendeling in de plug-in connector en kan worden bevestigd met een separate adapter.
De connector is uitgevoerd met een zwart gecodeerd contactinzetstuk, heeft een toegekende stootspanning van 4 kV en is geschikt voor een vervuilingsgraad 3. De maximale continutemperatuur-bestendigheid van het contactdeel is 85 °C en van de trekontlasting 105 °C.
Kenmerken op een rij
H-verdeler, type verdeler: verdeelblok, 3 ingangen en 6 uitgaande lijnen
3-polig met pool-markering L, N, PE en mechanische codering
Nominale (meet)spanning 250 V en nominale (meet)stroom 25 A (ook naar armatuur)
Behuizing van polyamide (PA), halogeenvrij, beschermingsgraad IP20
Afmetingen 51 x 30 x 32,7 mm (l x b x h), zwart gecodeerd contactinzetstuk
