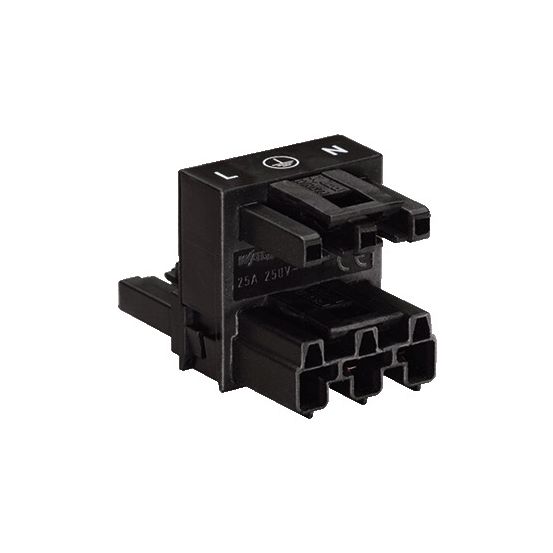

De WAGO WINSTA MIDI H-verdeler 770-634 is een compacte verdeler voor insteekbare gebouwinstallatie met 3 polen, uitgevoerd als verdeelblok met zwarte codering.
Belangrijkste kenmerken
Deze WAGO WINSTA MIDI 770-634 H-verdeler is een compact verdeelblok met 3 polen en een pool-markering L, N, PE. Het product beschikt over 3 ingangen en 6 uitgaande lijnen, waarmee meerdere aansluitingen gerealiseerd kunnen worden binnen een insteekbare gebouwinstallatie.
De behuizing is uitgevoerd in polyamide (PA) en is halogeenvrij. De H-verdeler heeft een beschermingsgraad van IP20 en een toegepaste stootspanning van 4 kV. De nominale (meet)spanning bedraagt 250 V en de nominale (meet)stroom, zowel algemeen als naar armatuur, is 25 A.
Het contactmateriaal is CuSn met vertinde contacten en een doorgangsweerstand van 1 mOhm. De verdeler is voorzien van mechanische codering en een geïntegreerd vergrendelingssysteem in de plug-in connector. De afmetingen zijn 51 x 30 x 32,7 mm (l x b x h). Het contactdeel is bestendig tot 85 °C en de trekontlasting tot 105 °C. Het codering/contactinzetstuk is zwart.
Kenmerken op een rij
Compacte H-verdeler, verdeelblok met 3 polen (L, N, PE)
3 ingangen en 6 uitgaande lijnen
Nominale (meet)spanning 250 V en nominale (meet)stroom 25 A
Behuizing van halogeenvrij polyamide (PA), IP20
Afmetingen 51 x 30 x 32,7 mm (lengte x breedte x hoogte)
