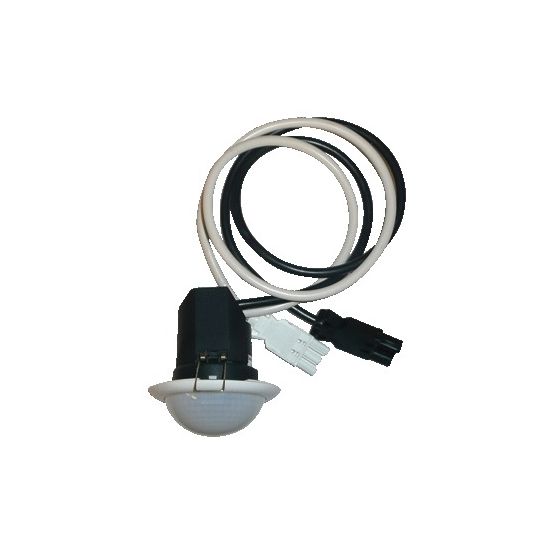

De Wieland SB04 Bewegingsschakelaar (compleet) uit de Beg Luxomat-serie is een passief infrarood bewegingsmelder voor plafondinbouw, uitgevoerd in wit kunststof met matte afwerking en geschikt voor AC-netspanning.
Belangrijkste kenmerken
Deze Wieland SB04 bewegingsschakelaar is een passief infrarood bewegingsmelder met een optimale montagehoogte van 2,5 m en is geschikt voor plafondmontage als inbouw in stucwerk. De melder heeft een diameter van 106 mm, een inbouwdiameter van 64 mm en een inbouwdiepte van 73 mm. De behuizing is uitgevoerd in wit kunststof (RAL 9010) met een matte, onbehandelde oppervlakte.
De sensor biedt een groot detectiebereik met een maximale reikwijdte van 8 m frontaal, 12 m zijwaarts en een diameter reikwijdte op de vloer van 24 m, met een maximaal presentiebereik van 32 m². De horizontale reikwijdtehoek loopt van 0 tot 360° en er zijn 450 schakelzones beschikbaar. De bewegingsschakelaar is voorzien van onderkruipbeveiliging en trappenhuisbewaking en beschikt over een alarmfunctie. Bediening op afstand is mogelijk en er is een ingang voor een nevenunit aanwezig.
De SB04 is halogeenvrij en stekerbaar volgens NEN61535 met GST 18, inclusief een opmerking over een 0,3 meter snoer GST18i3zw. De aanspreekgevoeligheid en aanspreekhelderheid zijn instelbaar, waarbij de aanspreekhelderheid tussen 20 en 2000 lux ligt en ondersteund wordt door een zelfleerfunctie. Een lichtcel is inbegrepen. De inschakel- en uitschakelvertraging zijn instelbaar vanaf 0 s, met een minimale nalooptijd van 15 s en een maximale nalooptijd van 30 min.
De bewegingsschakelaar werkt op AC-spanning met een nominale spanning van 230–240 V en een frequentie van 50–60 Hz. Het maximale schakelvermogen bedraagt 2300 W, met een maximaal schakelvermogen voor LED-belasting van 300 W en een maximale inschakelstroom van 165 A. De stuurstroom bedraagt 2 mA. De beschermingsgraad is IP23 en de omgevingstemperatuur mag variëren van -25 tot 50 °C. Functies zoals constantlichtregeling, HVAC-aansturing, DALI-interface, IFTTT-ondersteuning, netwerk- of draadloze koppeling en vrije dierzone zijn niet van toepassing.
Kenmerken op een rij
Passief infrarood bewegingsmelder voor plafondinbouw (stucwerk), optimale montagehoogte 2,5 m
Detectiebereik: 8 m frontaal, 12 m zijwaarts, 24 m diameter op vloer, maximaal presentiebereik 32 m²
Aanspreekgevoeligheid en aanspreekhelderheid 20–2000 lx instelbaar met zelfleerfunctie en inbegrepen lichtcel
Max. schakelvermogen 2300 W, max. LED-schakelvermogen 300 W, max. inschakelstroom 165 A bij 230–240 V AC, 50–60 Hz
Halogeenvrij, IP23, wit kunststof (RAL 9010), diameter 106 mm, inbouwdiameter 64 mm, inbouwdiepte 73 mm
