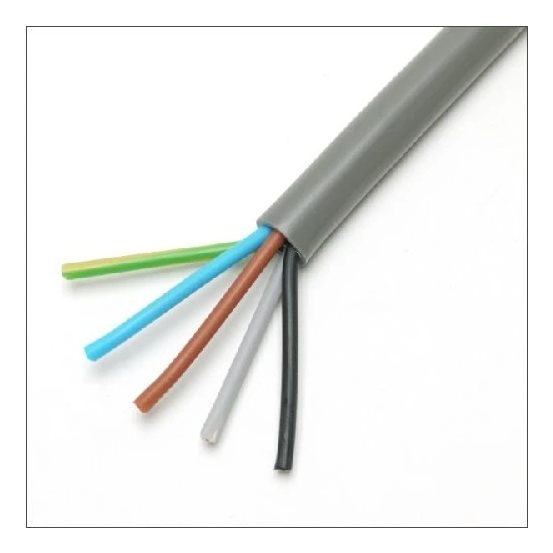

5-aderige XMvK installatiekabel van 2,5 mm² op een rol van 10 meter met brandklasse Eca en een spanning van 450/750 V. De kabel is voorzien van massieve koperen geleiders.
De Dynamic XMvK installatiekabel wordt geleverd op een rol van 10 meter. Deze 5-aderige kabel is voorzien van een nominale geleiderdoorsnede van 2,5 mm².
Belangrijkste kenmerken
Deze XMvK installatiekabel is opgebouwd uit koperen, massieve geleiders met een nominale geleiderdoorsnede van 2,5 mm² en een XLPE-aderisolatie. De kabel beschikt over 5 aders, inclusief een aardgeleider, en is voorzien van een grijze PVC-mantel. De nominale spanning bedraagt 450/750 V en het brandgedrag valt onder brandklasse Eca volgens EN 13501-6, aangevuld met brandvertraging volgens IEC 60332-1-2.
De installatiekabel heeft een buitendiameter van circa 10,9 mm en een minimale buigradius van 65,4 mm bij stationaire toepassing. De maximale toelaatbare geleidertemperatuur is 90 °C.
Kenmerken op een rij
5 aders met een nominale geleiderdoorsnede van 2,5 mm² en aardgeleider
Koperen, massieve geleiders
Nominale spanning van 450/750 V
Brandklasse Eca volgens EN 13501-6
Buitendiameter van circa 10,9 mm
Specificaties
Meer informatie
Aantal aders
5
Aantal hulpaders
0
Aantal strengen per geleider
1
Adercodering volgens HD 308 S2
YES
Adercodering
Kleur
Aderkleur
Meerdere
Aders getwist
NO
AWG-maat
14
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandklasse volgens EN 13501-6: rookontwikkeling
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Nee
Buitendiameter circa
10.9 mm
Functiebehoud volgens BS 6387 CWZ
NO
Functiebehoud volgens BS 8434-2
NO
Functiebehoud volgens BS 8491
Nee
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
7.41 Ohm/km
Geschikt als installatiekabel
YES
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
220 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabel dwarswaterdicht
NO
Kabelbreedte circa
10.9 mm
Kabelgeometrie
Rond
Kabelhoogte circa
10.9 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Loodmantel
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Gevulkaniseerd polyetheen (XLPE)
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
0.33 kN
Met aardgeleider
YES
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
65.4 mm
Model
Installatiekabel
NEN
XMvK 450/750v
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
1.74 mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
2.5 mm²
Nom. spanning U
750 V
Nom. spanning U0
450 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 1 = massief
Scherm
NO
Specificatie aderisolatie
Gevulkaniseerd polyetheen (XLPE)
Streng diameter
1.78 mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
