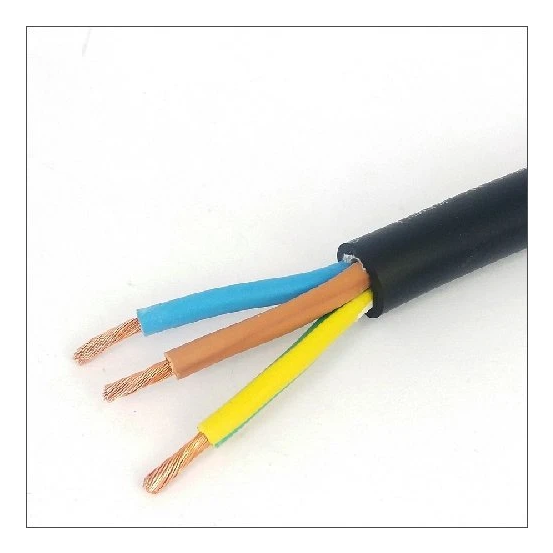

De DYNAMIC neopreenkabel is geleverd op een rol van 10 meter en is voorzien van 3 aders met een nominale geleiderdoorsnede van 1,5 mm².
Belangrijkste kenmerken
Deze zwarte mantelleiding is opgebouwd uit soepele koperen geleiders met rubber aderisolatie en een rubberen buitenmantel. De kabel is geschikt voor een nominale spanning van 450/750 V en is voorzien van een aardgeleider. Brandgedrag voldoet aan brandklasse Eca volgens EN 13501-6.
Kenmerken op een rij
3 aders met een nominale geleiderdoorsnede van 1,5 mm² en aardgeleider
Soepel koperen geleidermateriaal
Nominale spanning van 450/750 V
Rubber mantel in de kleur zwart
Brandklasse Eca volgens EN 13501-6
Specificaties
Meer informatie
Aantal aders
3
Aantal groepen getwist
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
YES
Adercodering
Kleur
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
16
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandklasse volgens EN 13501-6: rookontwikkeling
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC 60332-1-2
Buitendiameter circa
12.5 mm
CLC
H07RN-F
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
13.3 Ohm/km
Getwist
Nee
Gewicht
139 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Zwart
Mantelmateriaal
Rubber
Materiaal aderisolatie
Rubber
Max. toelaatbare geleidertemperatuur
60 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
71 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
71 mm
Model
Mantelleiding
NEN
RMcLz
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1.5 mm²
Nom. spanning U
750 V
Nom. spanning U0
450 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Specificatie aderisolatie
Rubber - Ethyleen propyleen rubber (EPR)
Specificatie mantelmateriaal
Rubber - Polychloropreen (PCP)
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-25 - 50 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
