Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.
180 op voorraad
Belangrijke Tip
Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie

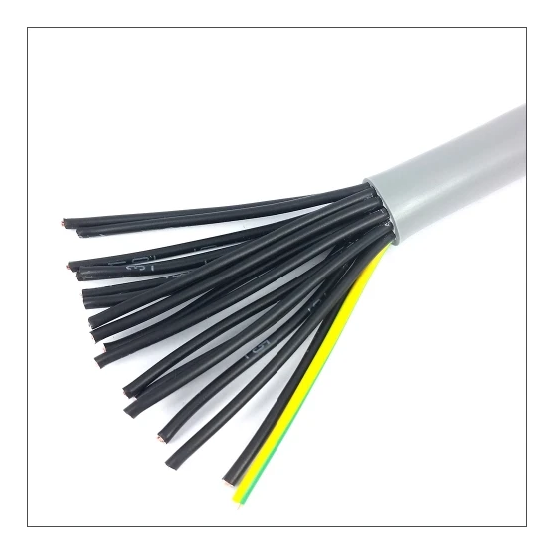

De DYNAMIC stuurstroomkabel is per 1 meter in de bestelde lengte verkrijgbaar en beschikt over 16 aders met een nominale geleiderdoorsnede van 0,75 mm².
Belangrijkste kenmerken
Deze stuurstroomkabel van DYNAMIC is voorzien van 16 soepele, blanke koperen aders met een nominale geleiderdoorsnede van 0,75 mm². De aders zijn voorzien van een PVC-isolatie en de kabel heeft een grijze PVC buitenmantel. Het model is uitgevoerd met een nominale spanning van 300/500 V en heeft een brandklasse Dca-s2,d0,a3.
Kenmerken op een rij
16 soepele koperaders van 0,75 mm²
Blanke kopergeleider
Nominale spanning van 300/500 V
Brandklasse Dca-s2,d0,a3
Voorzien van een aardgeleider
Specificaties
Meer informatie
Aantal aders
16
Aantal groepen getwist
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Kleuren en cijfers
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
18
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d0
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a3
Brandklasse volgens EN 13501-6: klasse
Dca
Brandklasse volgens EN 13501-6: rookontwikkeling
s2
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
YES
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-3-24
Buitendiameter circa
11.2 mm
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
26 Ohm/km
Getwist
Nee
Gewicht
220 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
11.2 mm
Kabelgeometrie
Rond
Kabelhoogte circa
11.2 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
84 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
84 mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
0.75 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-25 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
