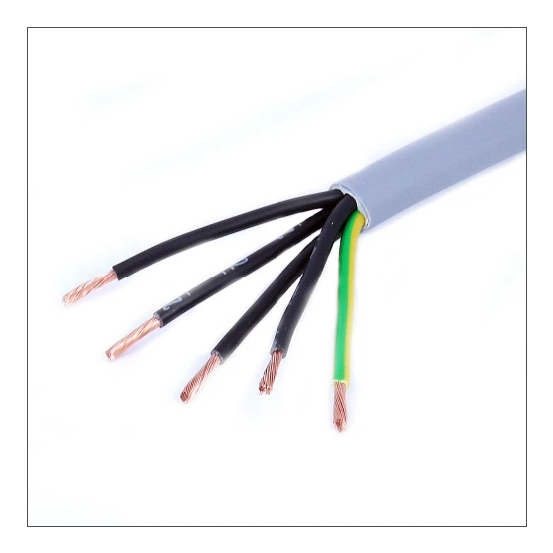

5-aderige stuurstroomkabel van 1 mm² op een rol van 100 meter met brandklasse Dca-s2,d0,a3 en 300/500 V spanning. De kabel heeft soepele koperen geleiders en een grijze PVC-mantel.
De DYNAMIC stuurstroomkabel wordt geleverd op een rol van 100 meter en is voorzien van 5 aders met een nominale geleiderdoorsnede van 1 mm².
Belangrijkste kenmerken
De kabel is voorzien van soepele koperen geleiders van klasse 5 en een aderisolatie van polyvinylchloride (PVC). De aders zijn gecodeerd met zowel kleuren als cijfers en er is een geel/groene aardgeleider aanwezig. De ronde kabel heeft een buitendiameter van circa 7,2 mm en een grijze mantel van polyvinylchloride (PVC). Met een nominale spanning van 300/500 V valt dit type onder CPR Euroklasse Dca-s2,d0,a3 volgens EN 13501-6.
Kenmerken op een rij
Op een rol van 100 meter
5 aders met een nominale geleiderdoorsnede van 1 mm²
Koperen geleiders van klasse 5 (soepel)
Nominale spanning van 300/500 V
CPR Euroklasse Dca-s2,d0,a3
Specificaties
Meer informatie
Aantal aders
5
Aantal groepen getwist
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Kleuren en cijfers
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
17
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d0
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a3
Brandklasse volgens EN 13501-6: klasse
Dca
Brandklasse volgens EN 13501-6: rookontwikkeling
s2
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
YES
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-3-24
Buitendiameter circa
7.2 mm
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
19.5 Ohm/km
Getwist
Nee
Gewicht
94 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
7.2 mm
Kabelgeometrie
Rond
Kabelhoogte circa
7.2 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
54 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
54 mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-25 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
