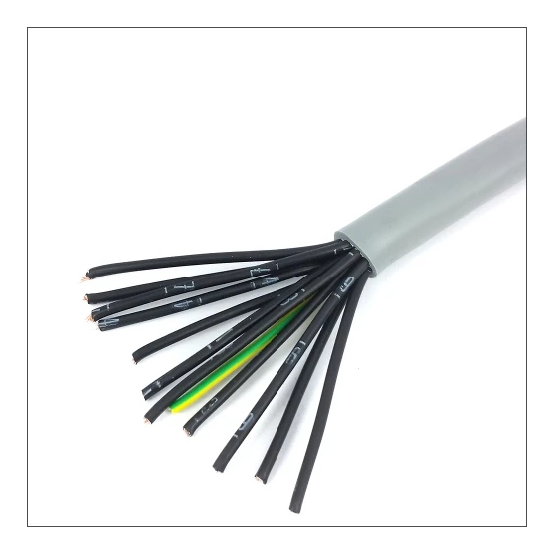

12-aderige stuurstroomkabel van 1 mm² op een rol van 100 meter met brandklasse Dca-s2,d0,a3 en een spanning van 300/500 V. De kabel is voorzien van een grijze PVC-mantel.
Verpakt per 100 meter
461,24381,19
461,24381,19
Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.
De DYNAMIC stuurstroomkabel wordt geleverd op een rol van 100 meter en is voorzien van 12 aders met een nominale geleiderdoorsnede van 1 mm².
Belangrijkste kenmerken
Deze stuurstroomkabel van DYNAMIC heeft een ronde geometrie met een buitendiameter van circa 10,7 mm en beschikt over een grijze PVC-mantel en PVC-aderisolatie. De kabel is opgebouwd uit 12 soepele koperen geleiders van klasse 5 met een blank oppervlak, inclusief een aardgeleider en een adercodering van kleuren en cijfers. De nominale spanning bedraagt 300/500 V en de kabel valt onder brandklasse Dca-s2,d0,a3.
Kenmerken op een rij
12 aders met een nominale geleiderdoorsnede van 1 mm² en een aardgeleider
Soepel koperen geleidermateriaal van klasse 5
Nominale spanning van 300/500 V
Grijze PVC-mantel met een buitendiameter van circa 10,7 mm
Brandklasse Dca-s2,d0,a3 volgens EN 13501-6
Specificaties
Meer informatie
Aantal aders
12
Aantal groepen getwist
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Kleuren en cijfers
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
17
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d0
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a3
Brandklasse volgens EN 13501-6: klasse
Dca
Brandklasse volgens EN 13501-6: rookontwikkeling
s2
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
YES
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-3-24
Buitendiameter circa
10.7 mm
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
19.5 Ohm/km
Getwist
Nee
Gewicht
205 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
10.7 mm
Kabelgeometrie
Rond
Kabelhoogte circa
10.7 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
80 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
80 mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-25 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
