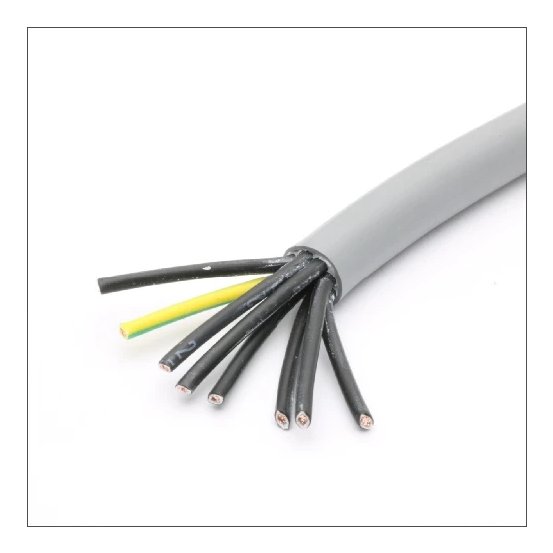

Deze DYNAMIC stuurstroomkabel is geleverd op een rol van 100 meter en is voorzien van 8 aders met een nominale geleiderdoorsnede van 1,5 mm².
Belangrijkste kenmerken
De ronde kabel is opgebouwd uit een soepele koperen geleider en heeft een nominale spanning van 300/500 V. De aderisolatie en de grijze mantel zijn vervaardigd uit polyvinylchloride (PVC). Het aansluiten verloopt overzichtelijk dankzij de adercodering in de vorm van kleuren en cijfers, inclusief een geel/groene aardgeleider. Het brandgedrag voldoet aan CPR Euroklasse Dca-s2,d0,a3.
Kenmerken op een rij
8 aders met een nominale geleiderdoorsnede van 1,5 mm²
Geleverd op een rol van 100 meter
Nominale spanning van 300/500 V
Soepele koperen geleider
CPR Euroklasse Dca-s2,d0,a3
Specificaties
Meer informatie
Aantal aders
8
Aantal groepen getwist
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Kleuren en cijfers
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
16
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d0
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a3
Brandklasse volgens EN 13501-6: klasse
Dca
Brandklasse volgens EN 13501-6: rookontwikkeling
s2
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
YES
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-3-24
Buitendiameter circa
10.1 mm
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
13.3 Ohm/km
Getwist
Nee
Gewicht
197 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
10.1 mm
Kabelgeometrie
Rond
Kabelhoogte circa
10.1 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
76 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
76 mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1.5 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-25 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
