Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.
12 op voorraad
Belangrijke Tip
Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie

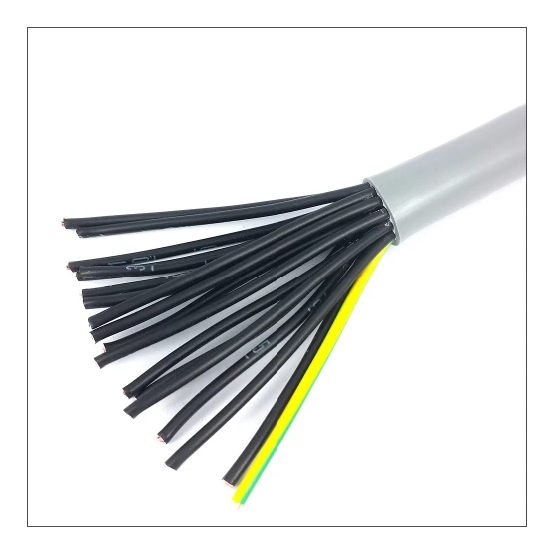

De DYNAMIC stuurstroomkabel is verkrijgbaar vanaf 1 meter in de bestelde lengte en is voorzien van 18 aders met een nominale geleiderdoorsnede van 1,5 mm².
Belangrijkste kenmerken
Deze stuurstroomkabel is opgebouwd uit soepel koperen geleiders van klasse 5 en heeft een nominale spanning van 300/500 V. De aders zijn uitgerust met polyvinylchloride (PVC) aderisolatie en beschikken over een adercodering bestaande uit kleuren en cijfers, inclusief een geel/groene aardgeleider. Zowel de mantel als de isolatie bestaat uit polyvinylchloride (PVC), waarbij de grijze buitenmantel een buitendiameter heeft van circa 14,2 mm.
Qua brandgedrag voldoet de kabel aan CPR Euroklasse Dca-s2,d0,a3 conform EN 13501-6, en is deze brandvertragend volgens IEC/EN 60332-3-24.
Kenmerken op een rij
18 aders met een nominale geleiderdoorsnede van 1,5 mm²
Soepel koperen geleidermateriaal
Nominale spanning van 300/500 V
Polyvinylchloride (PVC) mantel en aderisolatie
Brandgedrag volgens CPR Euroklasse Dca-s2,d0,a3
Specificaties
Meer informatie
Aantal aders
18
Aantal groepen getwist
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Kleuren en cijfers
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
16
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d0
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a3
Brandklasse volgens EN 13501-6: klasse
Dca
Brandklasse volgens EN 13501-6: rookontwikkeling
s2
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
YES
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-3-24
Buitendiameter circa
14.2 mm
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
13.3 Ohm/km
Getwist
Nee
Gewicht
407 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
14.2 mm
Kabelgeometrie
Rond
Kabelhoogte circa
14.2 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
107 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
107 mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1.5 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-25 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
