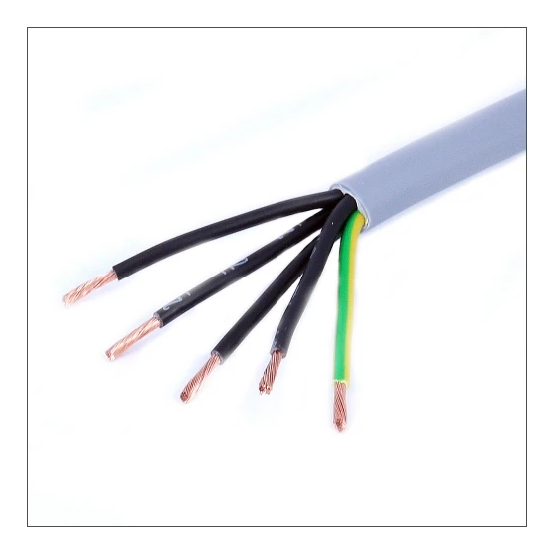

5-aderige YSLY-JZ stuurstroomkabel van 2,5 mm² op een rol van 100 meter met brandklasse Dca-s2,d0,a3 en een spanning van 300/500 V, voorzien van soepele koperen geleiders.
De DYNAMIC stuurstroomkabel is geleverd op een rol van 100 meter en is voorzien van 5 aders met een nominale geleiderdoorsnede van 2,5 mm².
Belangrijkste kenmerken
Deze stuurstroomkabel van Dynamic beschikt over soepele koperen geleiders van klasse 5 en is uitgerust met een aardgeleider. Zowel de aderisolatie als de buitenmantel bestaan uit polyvinylchloride (PVC), waarbij de mantel is uitgevoerd in de kleur grijs. De nominale spanning bedraagt 300/500 V en de maximale geleidertemperatuur is 70 °C.
Op het gebied van brandgedrag voldoet de kabel aan de brandklasse Dca-s2,d0-a3 volgens EN 13501-6, in combinatie met brandvertraging volgens IEC 60332-1-2 en IEC/EN 60332-3-24.
Kenmerken op een rij
5 aders met een nominale geleiderdoorsnede van 2,5 mm² en een aardgeleider
Soepele koperen geleider van klasse 5
PVC-isolatie en grijze PVC-buitenmantel
Nominale spanning van 300/500 V en een max. geleidertemperatuur van 70 °C
Brandklasse Dca-s2,d0,a3 volgens EN 13501-6
Specificaties
Meer informatie
Aantal aders
5
Aantal groepen getwist
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Kleuren en cijfers
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
14
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d0
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a3
Brandklasse volgens EN 13501-6: klasse
Dca
Brandklasse volgens EN 13501-6: rookontwikkeling
s2
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
YES
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-3-24
Buitendiameter circa
10 mm
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
7.98 Ohm/km
Getwist
Nee
Gewicht
200 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
10 mm
Kabelgeometrie
Rond
Kabelhoogte circa
10 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
75 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
75 mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
2.5 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-25 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
