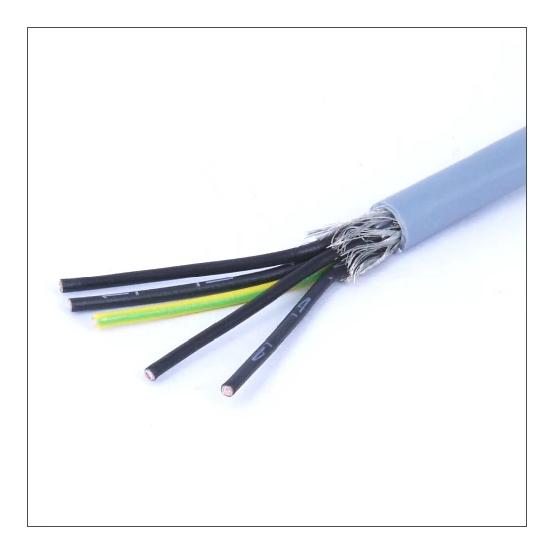

5-aderige stuurstroomkabel van 0,75 mm² op een rol van 100 meter met brandklasse Dca-s2,d0,a3 en 300/500 V. Deze kabel heeft een grijze PVC-mantel en een collectieve afscherming.
De DYNAMIC stuurstroomkabel is geleverd op een rol van 100 meter en is voorzien van 5 aders met een nominale geleiderdoorsnede van 0,75 mm².
Belangrijkste kenmerken
Deze stuurstroomkabel beschikt over koperen geleiders met een soepele opbouw van klasse 5 en werkt met een nominale spanning van 300/500 V. De aders zijn geïsoleerd en omringd door een mantel van polyvinylchloride (PVC) in de kleur grijs, waarbij een geel/groene aardgeleider aanwezig is. Het ontwerp is uitgerust met een collectieve afscherming van folie en vlechtwerk en heeft een buitendiameter van circa 7,4 mm.
Voor de brandveiligheid voldoet de kabel aan brandklasse Dca-s2,d0,a3 volgens EN 13501-6, met een brandvertraging volgens IEC/EN 60332-3-24. Tijdens de installatie dient de kabelbuitentemperatuur tussen -5 - 70 °C te liggen.
Kenmerken op een rij
5 aders met een nominale geleiderdoorsnede van 0,75 mm²
Koperen geleiders met een soepele opbouw van klasse 5
Nominale spanning van 300/500 V
Voorzien van een scherm en een geel/groene aardgeleider
Polyvinylchloride (PVC) mantel in de kleur grijs
CPR Euroklasse Dca-s2,d0,a3
Specificaties
Meer informatie
Aantal aders
5
Aantal groepen getwist
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
YES
Adercodering
Kleuren en cijfers
Afscherming collectief
Folie en vlechtwerk
Afscherming groepen
Geen
AWG-maat
18
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d0
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a3
Brandklasse volgens EN 13501-6: klasse
Dca
Brandklasse volgens EN 13501-6: rookontwikkeling
s2
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
YES
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-3-24
Buitendiameter circa
7.4 mm
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
26 Ohm/km
Getwist
Nee
Gewicht
104 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
7.4 mm
Kabelgeometrie
Rond
Kabelhoogte circa
7.4 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
111 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
59 mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
0.75 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
YES
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-25 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
