3-polige female contrastekker voor printplaten met soldeeraansluiting, 250V en 25A. Deze zwarte connector heeft een rastermaat van 10mm, een 90° hoek en IP20-beschermingsgraad.

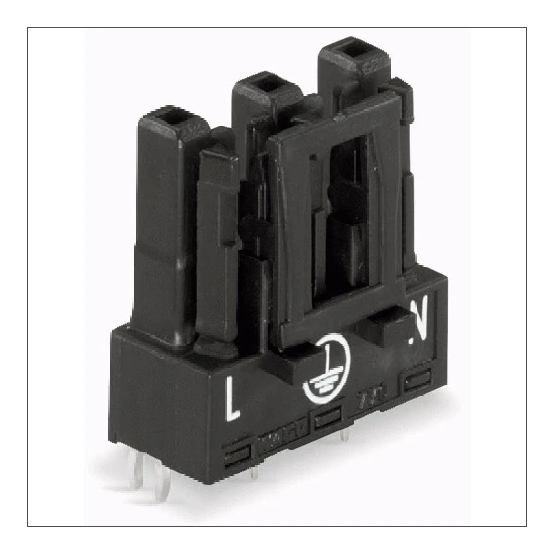

De WAGO 770-803 steker female print 3-polig zwart uit de Winsta Midi / WINSTA MIDI PRINTAANSLUITING serie is een contrastekker (female) voor insteekbare gebouwinstallaties en printplaten, uitgevoerd als vrije connector in zwarte polyamide (PA) behuizing.
Belangrijkste kenmerken
Deze WAGO 770-803 connector is een 3-polige contrastekker (female) met één insteekcontactrij en een rastermaat van 10 mm. De connector is ontworpen als vrije connector met soldeeraansluiting en bevestigingswijze soldeer, waarbij de contacten in een hoek van 90° verticaal naar boven ten opzichte van de printplaat staan. De pin-lengte bedraagt 3,5 mm en de diameter van de aansluitpin is 1,28 mm.
De behuizing is uitgevoerd in zwart polyamide (PA) met een vergelijkbaar RAL-nummer 9004 en een IP20-beschermingsgraad. De connector heeft mechanische codering en pool-markering L, N, PE. Het contactdeel is vertind (materiaal contactcoating tin) en geschikt voor een nominale meetspanning van 250 V en een nominale meetstroom van 25 A, met een toegekende stootspanning van 4 kV. De overspanningscategorie is III en de vervuilingsgraad is 3.
De WAGO 770-803 valt binnen de Winsta Midi / WINSTA MIDI PRINTAANSLUITING serie en is bedoeld als connector voor insteekbare gebouwinstallatie met verbindingswijze printplaat naar kabel. De bedrijfstemperatuur ligt tussen -35 en 85 °C, met een maximale continutemperatuur-bestendigheid van het contactdeel tot 85 °C en van de trekontlasting tot 105 °C. De afmetingen zijn circa 26 mm hoogte, 27 mm breedte en 11,7 mm lengte. De steker wordt geleverd per stuk.
Kenmerken op een rij
3-polige contrastekker (female) met 1 insteekcontactrij en rastermaat 10 mm
Vrije connector met soldeeraansluiting, hoek printplaat/contact 90° (verticaal naar boven)
