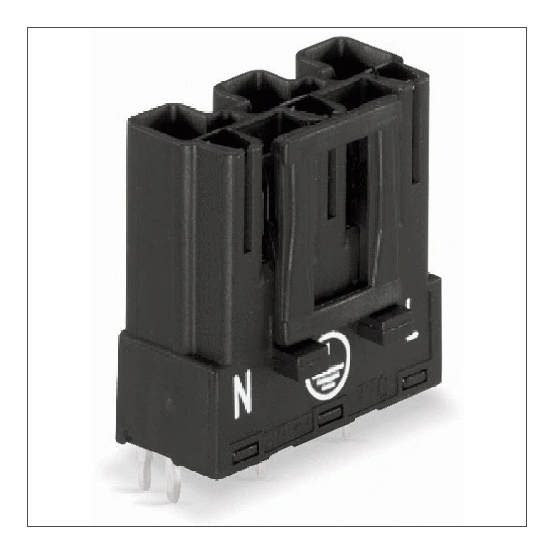

De WAGO 770-813 STEKER MALE PRINT 3P ZWART uit de WINSTA MIDI PRINTAANSLUITING serie is een 3-polige stekker voor insteekbare gebouwinstallatie, uitgevoerd als vrije printplaatconnector met pencontacten en zwarte behuizing.
Belangrijkste kenmerken
Deze WAGO 770-813 steker is een connector voor insteekbare gebouwinstallatie met 3 polen en pencontacten. De uitvoering als stekker (male) met vrije connector en soldeeraansluiting maakt hem geschikt voor verbindingen van printplaat naar kabel, met 1 insteekcontactrij en 1 aansluiting per pool.
De behuizing is zwart (vergelijkbaar met RAL 9004) en vervaardigd uit polyamide (PA). De contactcoating is van tin, met een aansluitpin diameter van 1,28 mm, een pinlengte van 3,5 mm en een rastermaat van 10 mm voor zowel aansluitingen als contacten. De hoek tussen printplaat en contact is 90° (verticaal naar boven).
Qua elektrische eigenschappen biedt deze steker een nominale (meet)spanning van 250 V en een nominale (meet)stroom van 25 A, met een toegekende stootspanning van 4 kV, overspanningscategorie III en vervuilingsgraad 3. De bedrijfstemperatuur ligt tussen -35 en 85 °C, met een brandbaarheidsklasse van het isolatiemateriaal conform UL 94: V0.
Kenmerken op een rij
3-polige stekker (male) met pencontacten, 1 insteekcontactrij en 1 aansluiting per pool
Verbindingswijze: printplaat naar kabel met soldeeraansluiting (bevestigingswijze soldeer)
Zwarte behuizing van polyamide (PA), vrije connector, hoek printplaat/contact 90° (verticaal naar boven)
Nominale (meet)spanning 250 V, nominale (meet)stroom 25 A en toegekende stootspanning 4 kV
Bedrijfstemperatuur -35 tot 85 °C en brandbaarheidsklasse isolatiemateriaal conform UL 94: V0
Specificaties
Meer informatie
Aantal insteekcontactrijen
1
Aantal polen
3
Banderollering (omwikkeling)
Geen
Bedrijfstemperatuur
-35 - 85 °C
Bevestigingswijze
Soldeer
Brandbaarheidsklasse isolatiemateriaal conform UL 94
