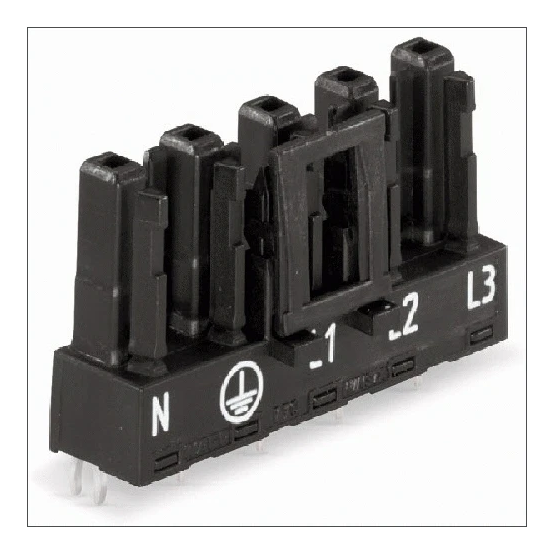

De WAGO 770-825 Steker Female Print 5-polig wit uit de WINSTA MIDI printaansluiting-serie is een connector voor insteekbare gebouwinstallatie met 5 polen en witte behuizing.
Belangrijkste kenmerken
Deze WAGO 770-825 contrastekker (female) is uitgevoerd als vrije connector voor printplaattoepassingen. De elektrische aansluiting gebeurt via soldeeraansluiting, met soldeerbevestiging op de printplaat. De verbindingswijze is printplaat naar kabel, waarbij de aansluitpinnen in een hoek van 90° (verticaal naar boven) ten opzichte van de printplaat staan.
De connector beschikt over 5 polen in één insteekcontactrij, met een rastermaat van 10 mm voor zowel de aansluitingen als het contact. De nominale meetspanning bedraagt 400 V en de nominale meetstroom 25 A, met een toegekende stootspanning van 6 kV, overspanningscategorie III en vervuilingsgraad 3. De beschermingsgraad is IP20.
De behuizing is wit (RAL-nummer vergelijkbaar 9010) en gemaakt van polyamide (PA), met isolatiemateriaal in brandbaarheidsklasse UL 94 V0. De contactcoating is van tin. De connector heeft een diameter van de aansluitpin van 1,28 mm en een pin-lengte van 3,5 mm. Mechanische codering en geïntegreerde vergrendeling in de plug-in connector zijn aanwezig. De bedrijfstemperatuur ligt tussen -35 en 85 °C, waarbij de continu-temperatuurbestendigheid van het contactdeel 85 °C en van de trekontlasting 105 °C bedraagt.
Kenmerken op een rij
Connector voor insteekbare gebouwinstallatie, WINSTA MIDI printaansluiting
Contrastekker (female), vrije connector met soldeeraansluiting
