Groene female kabelconnector met 9 polen en 3,5 mm rastermaat voor printplaatverbindingen. Deze connector heeft een schroefaansluiting, 160V nominale spanning en 8A stroomsterkte.

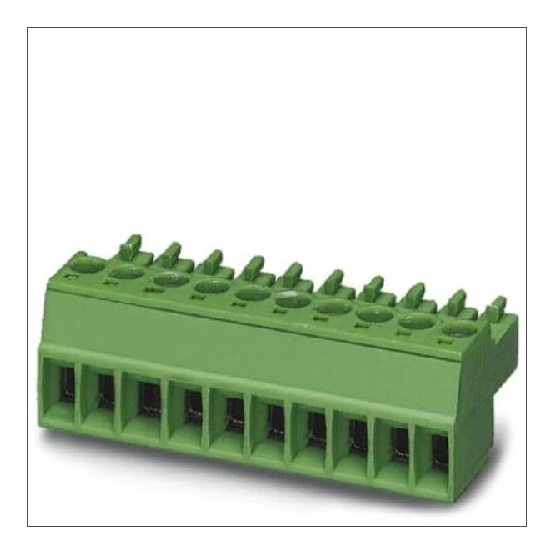

De Phoenix Contact MC 1.5/ 9-ST-3.5 kabelconnector is een contrastekker (female) voor de verbinding van printplaat naar ronde kabel, uitgevoerd in een groene behuizing.
Belangrijkste kenmerken
Deze Phoenix Contact MC kabelconnector is ontworpen voor de verbinding van printplaat naar kabel en beschikt over 9 polen in één insteekcontactrij. De elektrische aansluiting gebeurt via een schroefaansluiting, met een contact/geleideraansluiting in een hoek van 180° (horizontaal). Het aansluitbare kabeltype is een ronde kabel, met verschillende bereikbare geleiderdoorsneden voor eendraads, fijndraads en meerdraads geleiders.
De connector is geschikt voor een nominale meetspanning van 160 V en een nominale meetstroom van 8 A. De rastermaat van zowel de aansluitingen als de contacten bedraagt 3,5 mm. Het isolatielichaam is uitgevoerd in thermoplast, de behuizing is van kunststof en de contacten zijn van koper met tinnencoating. De behuizing is groen van kleur en de toegepaste isolatiematerialen voldoen aan brandbaarheidsklasse UL 94 V0.
De kabelconnector is berekend op een bedrijfstemperatuur van -40 tot 100 °C, met een toegekende stootspanning van 2,5 kV en valt onder overspanningscategorie III met vervuilingsgraad 2. In gemonteerde toestand is een beschermingsgraad IP20 opgegeven. De connector wordt toegepast zonder aardgeleider.
Kenmerken op een rij
Verbindingswijze: printplaat naar kabel, aansluitbaar kabeltype ronde kabel
9 polen in 1 insteekcontactrij, rastermaat aansluitingen/contact 3,5 mm
Nominale meetspanning 160 V en nominale meetstroom 8 A
Contactuitvoering contrastekker (female) met schroefaansluiting, hoek 180° (horizontaal)
Groene kunststof behuizing met thermoplast isolatielichaam en kopercontacten met tinnencoating, brandbaarheidsklasse UL 94 V0
Specificaties
Meer informatie
Aansluitbaar kabeltype
Ronde kabel
Aansluitbare geleiderdoorsnede eendraads
0.08 - 1.5 mm²
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls
0.25 - 0.5 mm²
Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls
0.08 - 1.5 mm²
Aansluitbare geleiderdoorsnede meerdraads
0.08 - 0.5 mm²
Aantal insteekcontactrijen
1
Aantal polen
9
Bedrijfstemperatuur
-40 - 100 °C
Beschermingsgraad (IP), gemonteerd
IP20
Brandbaarheidsklasse isolatiemateriaal conform UL 94
Groene 2-polige female printplaatconnector met schroefaansluiting, rastermaat 3,81 mm, 160 V en 8 A. Geschikt voor geleiderdoorsneden van 0,08 tot 1,5 mm² bij -40 tot 100 °C.1,44 1,19
4-polige groene contrastekker met schroefaansluiting, rastermaat 3,81 mm, 160 V en 8 A. Deze polyamide connector is geschikt voor ronde kabels en heeft een IP20-beschermingsgraad.3,83 3,17
Groene female kabelconnector met 9 polen en 3,5 mm rastermaat voor printplaatverbindingen. Deze connector heeft een schroefaansluiting, 160V nominale spanning en 8A stroomsterkte.2,25 1,86
Groene 4-polige contrastekker voor printplaatverbindingen met schroefaansluiting, rastermaat 3,81 mm, 160V en 8A. Geschikt voor ronde kabels met een horizontale aansluiting.3,15 2,60
