Kabelconnector voor printplaten met 10 polen en schroefaansluiting voor ronde kabels. Deze groene contrastekker heeft een rastermaat van 3,81 mm, 160V spanning en 8A stroom.

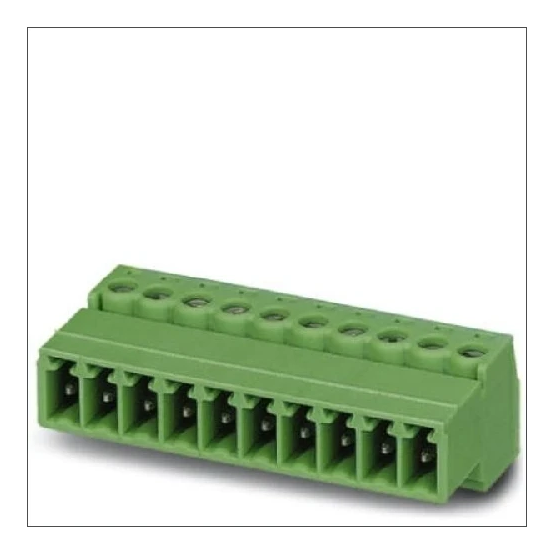

De Phoenix Contact IMC 1,5/10-ST-3,81 kabelconnector voor printplaatconnector biedt een aansluiting van printplaat naar ronde kabel met 10 polen en een schroefaansluiting.
Belangrijkste kenmerken
Deze Phoenix Contact IMC connector is een kabelconnector voor printplaatconnector met 10 polen. De verbinding loopt van printplaat naar kabel en maakt gebruik van een schroefaansluiting. De behuizing is groen en uitgevoerd in kunststof, met een isolatielichaam van thermoplast.
De connector is geschikt voor ronde kabels en ondersteunt verschillende geleiderdoorsneden, zowel eendraads als fijndraads, met en zonder adereindhuls. De nominale meetspanning bedraagt 160 V en de nominale stroom 8 A, met een overspanningscategorie III en vervuilingsgraad 2. De toegekende stootspanning is 2,5 kV.
De contactuitvoering is contrastekker (female) met koperen contacten en een tinnen contactcoating. De rastermaat voor aansluitingen en contacten bedraagt 3,81 mm. De connector is ontworpen voor een bedrijfstemperatuurbereik van -40 tot 100 °C en het isolatiemateriaal heeft brandbaarheidsklasse V0 volgens UL 94.
Kenmerken op een rij
Kabelconnector voor printplaatconnector, verbindingswijze printplaat naar kabel
4-polige contrastekker voor printplaat naar kabel met schroefaansluiting en rastermaat 3,81 mm. Geschikt voor 160 V en 8 A, uitgevoerd in groen kunststof met vertinde contacten.5,31 4,39
Groene 5-polige contrastekker voor printplaat naar kabel met schroefaansluiting, rastermaat 3,81 mm, 160 V en 8 A.4,75 3,93
Groene 16-polige contrastekker voor printplaat naar ronde kabel met schroefaansluiting, rastermaat 3,81 mm, 160 V en 8 A. Geschikt voor geleiderdoorsnedes van 0,14 tot 1,5 mm².16,70 13,80
Kabelconnector voor printplaten met 10 polen en schroefaansluiting voor ronde kabels. Deze groene contrastekker heeft een rastermaat van 3,81 mm, 160V spanning en 8A stroom.9,57 7,91
