Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie

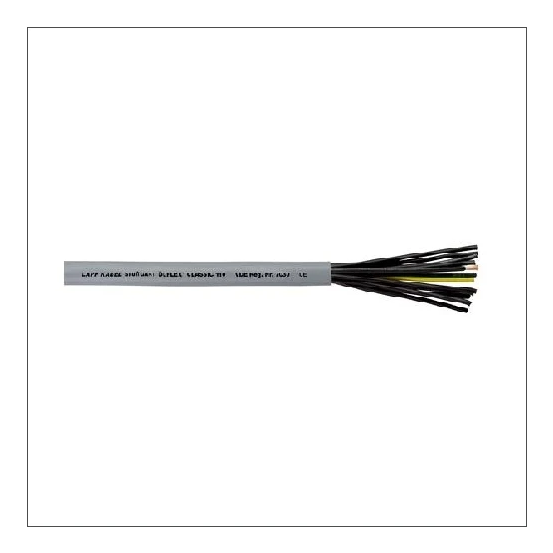

De stuurstroomkabel van Lapp is verkrijgbaar vanaf 1 meter in de bestelde lengte en is voorzien van 5 aders met een nominale geleiderdoorsnede van 2,5 mm².
Belangrijkste kenmerken
Deze soepele stuurstroomkabel is opgebouwd met blanke koperen geleiders van klasse 5 en beschikt over adercodering in cijfers, inclusief een aardgeleider. Zowel de mantel als de aderisolatie zijn vervaardigd uit polyvinylchloride (PVC), waarbij de grijze buitenmantel een buitendiameter heeft van circa 10 mm. De nominale spanning bedraagt U 500 V en U0 300 V.
De kabel valt onder brandklasse Eca volgens EN 13501-6 en is brandvertragend conform IEC/EN 60332-1-2. De toegestane kabelbuitentemperatuur ligt tijdens montage tussen -15 en 70 °C en na montage zonder vibratie tussen -40 en 80 °C. De minimale buigradius bedraagt 150 mm voor flexibele toepassingen en 40 mm voor stationaire toepassingen die vast verlegd zijn.
Kenmerken op een rij
5 aders met een nominale geleiderdoorsnede van 2,5 mm² en koperen geleiders (klasse 5 = soepel)
Adercodering in cijfers, inclusief aardgeleider
Grijze PVC-mantel en PVC-aderisolatie met een buitendiameter van circa 10 mm
Nominale spanning van U 500 V en U0 300 V
Brandklasse Eca volgens EN 13501-6 en brandvertragend volgens IEC/EN 60332-1-2
Specificaties
Meer informatie
Aantal aders
5
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Cijfers
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
14
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandklasse volgens EN 13501-6: rookontwikkeling
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-1-2
Buitendiameter circa
10 mm
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
7.98 Ohm/km
Getwist
Nee
Gewicht
kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
°C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
150 mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
150 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
40 mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
2.5 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 80 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
