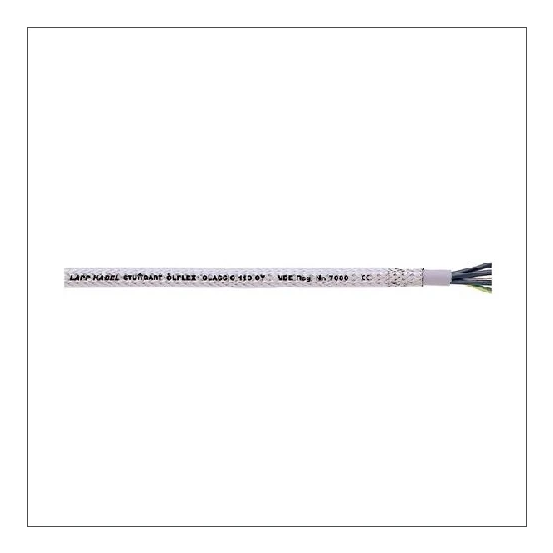

5-aderige stuurstroomkabel van 0,75 mm² op gewenste lengte te knippen met brandklasse Eca en 300/500 V. Voorzien van vlechtwerkscherming, koperbewapening en een PVC-mantel.
Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.
981 op voorraad
Belangrijke Tip
Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie
De stuurstroomkabel van het merk Lapp is verkrijgbaar vanaf 1 meter in de bestelde lengte. Deze kabel is voorzien van 5 aders en heeft een nominale geleiderdoorsnede van 0,75 mm².
Belangrijkste kenmerken
Deze Lapp stuurstroomkabel beschikt over soepele, ronde koperen aders met een nominale geleiderdoorsnede van 0,75 mm² en een adercodering in cijfers, inclusief een aardgeleider. De aders zijn geïsoleerd met polyvinylchloride (PVC) en de kabel is uitgerust met een collectieve vlechtwerkscherming en koperbewapening, afgewerkt met een kleurloze PVC-mantel. De nominale spanning bedraagt 300/500 V, met een buitendiameter van circa 8,9 mm en een minimale buigradius bij vast verleggen van 53,4 mm.
De kabel valt onder CPR Eurobrandklasse Eca en voldoet aan de brandvertraging volgens IEC/EN 60332-1-2. De geleiderweerstand bij 20°C is 26 Ohm/km. Tijdens montage en handeling is de toegestane kabelbuitentemperatuur -5 tot 70 °C, terwijl deze na montage zonder vibratie -40 tot 80 °C bedraagt.
Kenmerken op een rij
5 aders met een nominale geleiderdoorsnede van 0,75 mm² en een aardgeleider
Soepele kopergeleider (klasse 5) met PVC-aderisolatie en cijfercodering
Collectieve vlechtwerkscherming en koperbewapening met kleurloze PVC-mantel
Nominale spanning van 300/500 V en een buitendiameter van circa 8,9 mm
CPR Eurobrandklasse Eca volgens EN 13501-6
Specificaties
Meer informatie
Aantal aders
5
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Cijfers
Afscherming collectief
Vlechtwerk
Afscherming groepen
Geen
AWG-maat
18
Beschermd tegen torderen
NO
Bewapening/armering
Vlechtwerk
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandklasse volgens EN 13501-6: rookontwikkeling
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-1-2
Buitendiameter circa
8.9 mm
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
26 Ohm/km
Getwist
Nee
Gewicht
kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Kleurloos
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Materiaal bewapening
Koper
Max. toelaatbare geleidertemperatuur
°C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
53.4 mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
0.75 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
YES
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 80 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
