Verpakt per 500 meter

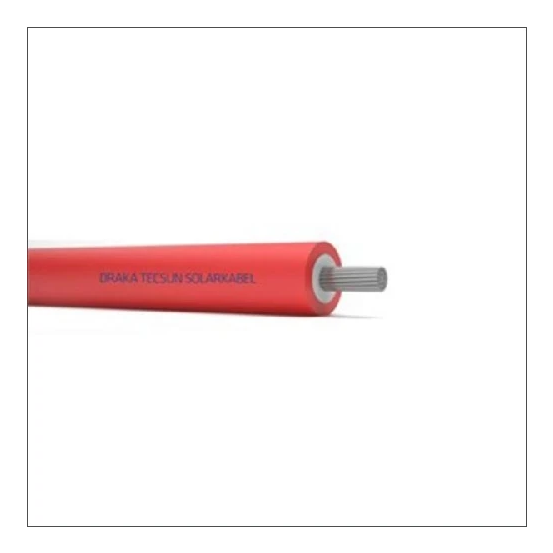

De DRAKA TECSUN H1Z2Z2-K 1x4 rood is een solarkabel met één kopergeleider van 4 mm², speciaal geschikt als voedings- en installatiekabel vanaf 1 kV voor vaste aanleg, onder andere specifiek voor zonnepanelen.
Deze Draka TECSUN solarkabel heeft één ronde, vertinde kopergeleider met een nominale doorsnede van 4 mm² (klasse 5 = soepel). De kabel is uitgevoerd met aderisolatie en buitenmantel van rubber (HEPR-aderisolatie en EVA-mantel), in de mantelkleur rood en met adercodering op kleur.
De kabel is geschikt als installatiekabel en ontworpen voor een nominale spanning van 1 kV (U en U0). Hij is UV-bestendig, halogeenvrij volgens IEC 60754-2 en geschikt voor verwerking in aarde/ondergrond. De toegestane kabelbuitentemperatuur ligt tussen -25 en 60 °C tijdens montage en tussen -40 en 90 °C in vast gemonteerde toestand, met een maximaal toelaatbare geleidertemperatuur van 90 °C.
De TECSUN H1Z2Z2-K solarkabel valt onder CPR Eurobrandklasse Dca volgens EN 13501-6, met specificaties s2 (rookontwikkeling), d2 (brandende vallende druppels/deeltjes) en a3 (corrosiviteit/zuurgraad). Met een buitendiameter van circa 5,6 mm en een minimale buigradius van 18 mm is de kabel geschikt voor vaste aanleg in diverse situaties, inclusief ondergrondse toepassing.
| Aantal aders | 1 |
|---|---|
| Aantal hulpaders | 0 |
| Adercodering volgens HD 308 S2 | NO |
| Adercodering | Kleur |
| Aderscherm | NO |
| Afscherming langswaterdicht | NO |
| AWG-maat | 12 |
| Bewapening | NO |
| Bewapening/armering | Geen |
| Binnenveldsturing | NO |
| Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes | Geen |
| Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad | Geen |
| Brandklasse volgens EN 13501-6: klasse | Eca |
| Brandklasse volgens EN 13501-6: rookontwikkeling | Geen |
| Brandvertraging volgens IEC 60332-1-2 | NO |
| Brandvertraging volgens IEC 60332-3-21 (Cat A F/R) | NO |
| Brandvertraging volgens IEC 60332-3-22 (Cat A) | NO |
| Brandvertraging volgens IEC 60332-3-23 (Cat B) | NO |
| Brandvertraging volgens IEC 60332-3-24 (Cat C) | NO |
| Brandvertraging volgens IEC 60332-3-25 (Cat D) | NO |
| Brandvertraging | Volgens EN 13501-6 |
| Buitendiameter circa | 5.6 mm |
| Buitenveldsturing | NO |
| Concentrische geleider | Geen |
| Functiebehoud volgens BS 6387 CWZ | NO |
| Functiebehoud volgens BS 8434-2 | NO |
| Functiebehoud volgens BS 8491 | Nee |
| Functiebehoud volgens EN 50200 annex E | NO |
| Functiebehoud volgens EN 50200 | Geen |
| Functiebehoud volgens IEC 60331-1 | Geen |
| Functiebehoud volgens IEC 60331-2 | Geen |
| Functiebehoud volgens IEC 60331-3 | Geen |
| Functiebehoud | Nee |
| Gecertificeerd voor luchthaven verlichtingskabel | NO |
| Gecertificeerd voor scheepsapplicaties | NO |
| Geleidende coating | NO |
| Geleider langswaterdicht | NO |
| Geleidermateriaal | Koper |
| Geleidervorm | Rond |
| Geleiderweerstand bij 20°C | 5.09 Ohm/km |
| Geschikt als hoogspanningskabel | NO |
| Geschikt als installatiekabel | YES |
| Geschikt als middenspanningskabel | NO |
| Geschikt voor verwerking in aarde/ondergrond | YES |
| Gewicht | 61 kg/km |
| Glasvezelelement | NO |
| Halogeenvrij volgens IEC 60754-1 | NO |
| Halogeenvrij volgens IEC 60754-2 | YES |
| Halogeenvrij volgens IEC 60754-3 | NO |
| Isolatiebehoud volgens IEC 60331 | NO |
| Isolatiebehoud | Nee |
| Kabel dwarswaterdicht | NO |
| Kabelbreedte circa | 6 mm |
| Kabelgeometrie | Rond |
| Kabelhoogte circa | 6 mm |
| Litze | NO |
| Loodmantel | NO |
| Mantelkleur | Rood |
| Mantelmateriaal | Rubber |
| Materiaal aderisolatie | Rubber |
| Max. toelaatbare geleidertemperatuur | 90 °C |
| Max. treksterkte tijdens installatie | kN |
| Met aardgeleider | NO |
| Met knaagdierbescherming | NO |
| Min. toegestane buigradius stationaire toepassing/vast verlegd | 18 mm |
| Model | Solarkabel |
| Nom. doorsnede concentrische geleider | mm² |
| Nom. equivalente koperdoorsnede bewapening | mm² |
| Nom. geleiderdiameter | 5.5 mm |
| Nom. geleiderdoorsnede (AWG) | kcmil |
| Nom. geleiderdoorsnede hulpaders | mm² |
| Nom. geleiderdoorsnede | 4 mm² |
| Nom. spanning U | 1 kV |
| Nom. spanning U0 | 1 kV |
| Oliebestendig volgens IEC 60811-404 | NO |
| Oppervlakte geleider | Vertind |
| Rookarm volgens IEC 61034-2 | NO |
| Samenstelling geleider | Klasse 5 = soepel |
| Scherm | NO |
| Specificatie aderisolatie | Rubber - Hard grade Ethylene Propylene Rubber (HEPR) |
| Specificatie mantelmateriaal | Rubber - Ethyleenvinylacetaat (EVA) |
| Streng diameter | mm |
| Toegestane kabelbuitentemperatuur na montage zonder vibratie | -40 - 90 °C |
| Toegestane kabelbuitentemperatuur tijdens montage/handeling | -25 - 60 °C |
| UV-bestendig | YES |
| Vaak gebruikte artikelnummers | 10198497 |
| Vochtbarrière | Geen |
