Female kabelconnector met 5 polen en veerklemaansluiting voor ronde kabels van 0,08 tot 1,5 mm². Deze grijze connector heeft een rastermaat van 3,5 mm, 160V en 10A.
Verpakt per 1 stuk
3,242,68
3,242,68
Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

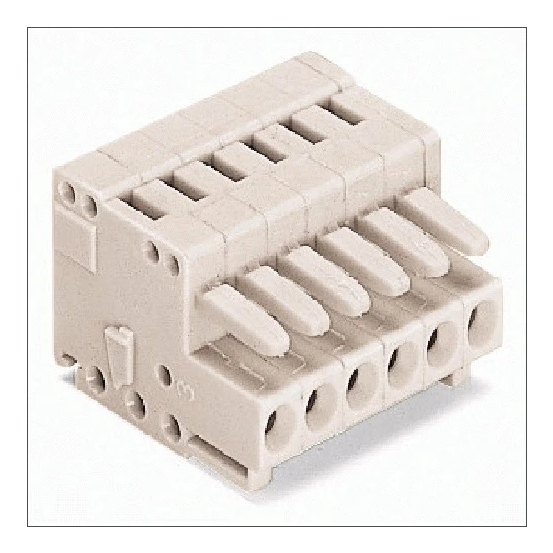

De WAGO 734-105 female steker is een kabelconnector voor printplaatconnectoren met contrastekker (female) uitvoering, geschikt voor ronde kabels en uitgevoerd in een grijze kunststof behuizing.
Belangrijkste kenmerken
Deze WAGO 734-105 female steker maakt een verbinding van printplaat naar kabel mogelijk. De connector is uitgevoerd als contrastekker (female) met veerklemaansluiting en een contact-/geleideraansluiting onder een hoek van 180° (horizontaal). Het aansluitbare kabeltype is ronde kabel en de connector beschikt over 5 polen in één insteekcontactrij.
De kabelconnector is geschikt voor verschillende geleiderdoorsneden: eendraads, meerdraads en fijndraads, zowel met als zonder adereindhuls, in een bereik van 0,08 tot 1,5 mm² (0,25 tot 1,5 mm² bij fijndraads met adereindhuls). De rastermaat voor zowel aansluitingen als contact bedraagt 3,5 mm.
De behuizing is vervaardigd uit kunststof met een thermoplast isolatielichaam. De contactmaterialen bestaan uit overige koperlegeringen met een tin contactcoating. De connector heeft een nominale (meet)spanning van 160 V, een nominale (meet)stroom van 10 A en een toegekende stootspanning van 2,5 kV. Verder is er sprake van beschermingsgraad IP20 (gemonteerd), overspanningscategorie III en vervuilingsgraad 2. Het product is geclassificeerd met brandbaarheidsklasse isolatiemateriaal conform UL 94: V0 en is uitgevoerd zonder aardgeleider.
Kenmerken op een rij
Verbindingswijze: printplaat naar kabel met contrastekker (female)
Veerklemaansluiting met 5 polen en 1 insteekcontactrij
Geschikt voor ronde kabels, geleiderdoorsnede 0,08 - 1,5 mm² (0,25 - 1,5 mm² fijndraads met adereindhuls)
Rastermaat aansluitingen en contact: 3,5 mm
Nom. (meet)spanning 160 V, nom. (meet)stroom 10 A, stootspanning 2,5 kV, IP20, overspanningscategorie III
Specificaties
Meer informatie
Aansluitbaar kabeltype
Ronde kabel
Aansluitbare geleiderdoorsnede eendraads
0.08-1.5 mm²
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls
0.25-1.5 mm²
Aansluitbare geleiderdoorsnede fijndraads z adereindhuls
0.08-1.5 mm²
Aansluitbare geleiderdoorsnede meerdraads
0.08-1.5 mm²
Aantal insteekcontactrijen
1
Aantal polen
5
Beschermingsgraad (IP)
IP20
Brandbaarheidsklasse isolatiemateriaal conform UL 94
