8-polige male kabelconnector met veerklemaansluiting voor printplaten. Geschikt voor ronde kabels van 0,08-2,5 mm², een nominale spanning van 320V, 12A en een rastermaat van 5 mm.

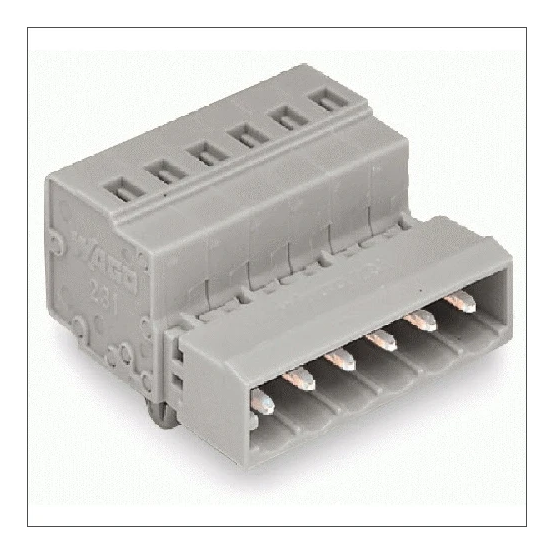

De WAGO 231-608/018-000 Male Steker is een grijze kabelconnector voor printplaatconnectoren met pencontacten, geschikt voor ronde kabels en uitgevoerd met veerklemaansluiting.
Belangrijkste kenmerken
Deze WAGO 231-608/018-000 Male Steker is een kabelconnector voor printplaatconnectoren met een verbindingswijze van printplaat naar kabel. De steker is voorzien van pencontacten in één insteekcontactrij en heeft in totaal 8 polen. De elektrische aansluiting is uitgevoerd als veerklemaansluiting en geschikt voor ronde kabels.
De connector is geschikt voor eendraads, meerdraads en fijndraads geleiders met en zonder adereindhuls binnen de opgegeven doorsnedebereiken. De nominale meetspanning bedraagt 320 V en de nominale meetstroom 12 A, met een toegekende stootspanning van 4 kV, overspanningscategorie III en vervuilingsgraad 2. De beschermingsgraad in gemonteerde toestand is IP10.
De behuizing is grijs en vervaardigd uit kunststof, met een thermoplastisch isolatielichaam. De contactdelen bestaan uit koperlegeringen met een tincoating. De connector is niet gecoat aan de behuizing en is uitgevoerd zonder aardgeleider. De hoek tussen contact en geleideraansluiting is 180° (horizontaal). De rastermaat van zowel de aansluitingen als de contacten bedraagt 5 mm. De bedrijfstemperatuur ligt tussen -60 en 100 °C en de brandbaarheidsklasse van het isolatiemateriaal is conform UL 94: V0.
Kenmerken op een rij
Kabelconnector voor printplaatconnector, verbindingswijze printplaat naar kabel
8-polige male kabelconnector met veerklemaansluiting en 5 mm rastermaat. Geschikt voor ronde kabels van 0,08 tot 2,5 mm², met een nominale spanning van 320 V en stroom van 12 A.4,99 4,12
10-polige female kabelconnector met veerklemaansluiting voor ronde kabels, rastermaat 5 mm en 180° aansluiting. Geschikt voor 320V en 16A, met een grijze kunststof behuizing.3,76 3,11
8-polige male kabelconnector met veerklemaansluiting voor printplaten. Geschikt voor ronde kabels van 0,08-2,5 mm², een nominale spanning van 320V, 12A en een rastermaat van 5 mm.4,99 4,12
10-polige female kabelconnector met veerklemaansluiting voor ronde kabels. De grijze steker heeft een rastermaat van 5 mm, 320 V spanning, 16 A stroom en IP20-bescherming.2,96 2,45
