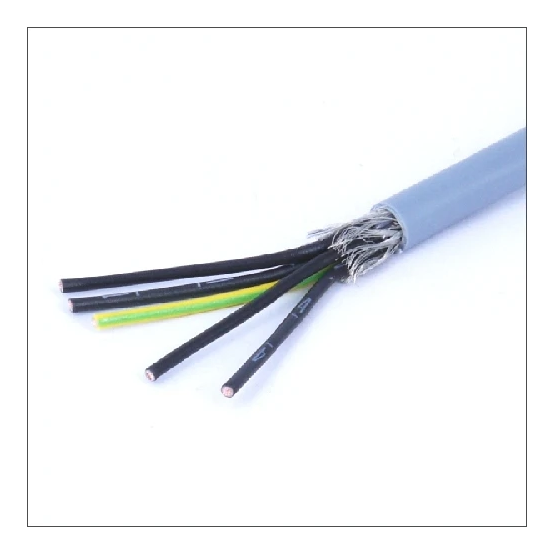

5-aderige stuurstroomkabel van 1 mm² op gewenste lengte te knippen met brandklasse B2ca-s1,d0,a1 en 300/500 V. Deze halogeenvrije kabel bevat een soepele koperen geleider.
Verpakt per 1 meter
3,953,26
3,953,26
Meer dan 3 weken levertijd.
Belangrijke Tip
Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie
De DYNAMIC stuurstroomkabel is verkrijgbaar vanaf 1 meter in de bestelde lengte en is voorzien van 5 aders met een nominale geleiderdoorsnede van 1 mm².
Belangrijkste kenmerken
Deze stuurstroomkabel van DYNAMIC heeft een soepele koperen geleider en is uitgerust met een geel/groene aardgeleider. De kabel werkt bij een nominale spanning van 300/500 V en is voorzien van een grijze mantel. De adercodering bestaat uit kleuren en cijfers. Voor de brandveiligheid voldoet de constructie aan brandvertraging volgens IEC/EN 60332-3-24 en IEC 60332-1-2, met brandklasse B2ca-s1,d0,a1 volgens EN 13501-6. Daarnaast is het ontwerp halogeenvrij en rookarm volgens IEC 61034-2.
Kenmerken op een rij
5 aders met een nominale geleiderdoorsnede van 1 mm²
Nominale spanning van 300/500 V
Soepele koperen geleider met aardgeleider
Brandklasse B2ca-s1,d0,a1 volgens EN 13501-6
Halogeenvrije en rookarme uitvoering
Specificaties
Meer informatie
Aantal aders
5
Aantal groepen getwist
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Kleuren en cijfers
Afscherming collectief
Folie en vlechtwerk
Afscherming groepen
Geen
AWG-maat
17
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d0
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a1
Brandklasse volgens EN 13501-6: klasse
B2ca
Brandklasse volgens EN 13501-6: rookontwikkeling
s1
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
YES
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-3-24
Buitendiameter circa
8.1 mm
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
19.5 Ohm/km
Getwist
Nee
Gewicht
119 kg/km
Halogeenvrij volgens IEC 60754-1
YES
Halogeenvrij volgens IEC 60754-2
YES
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
8.1 mm
Kabelgeometrie
Rond
Kabelhoogte circa
8.1 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Overig
Materiaal aderisolatie
Overig
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
81 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
81 mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
YES
Samenstelling geleider
Klasse 5 = soepel
Scherm
YES
Specificatie aderisolatie
Overig
Specificatie mantelmateriaal
Overig
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-30 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
