WAGO 734-105/037-000 FEMALE STEKER

Fabrikantnr:

734-105/037-000 | 4044918494793

Beschikbaar in 10 varianten:

Female kabelconnector met 7 polen en veerklemaansluiting voor printplaten. Deze grijze steker heeft een rastermaat van 3,5 mm, een 180° aansluiting en is geschikt voor 160V en 10A.
4,29 3,55
2-polige female printplaatconnector met veerklemaansluiting voor ronde kabels van 0,08 tot 1,5 mm². De connector heeft een rastermaat van 3,5 mm, 160V, 10A en IP20-bescherming.
1,49 1,23
8-polige female kabelconnector met veerklemaansluiting en rastermaat 3,5 mm.
5,17 4,27
Grijze 7-polige male steker voor printplaatverbindingen met veerklemaansluiting, rastermaat 3,5 mm en 180° kabelinvoer. Geschikt voor 160V en 10A bij ronde kabels tot 1,5 mm².
1,39 1,15
Grijze female printplaatconnector met 5 polen, veerklemaansluiting en 3,5 mm rastermaat. Geschikt voor 160V en 10A, met een kabeldoorsnede van 0,08 tot 1,5 mm² en IP20-bescherming.
1,05 0,87
Female kabelconnector met 5 polen en veerklemaansluiting voor ronde kabels van 0,08 tot 1,5 mm². Deze grijze connector heeft een rastermaat van 3,5 mm, 160V en 10A.
3,24 2,68
4-polige female kabelconnector met 3,5 mm rastermaat en veerklemaansluiting voor geleiders van 0,08 tot 1,5 mm². Geschikt voor 160 V en 10 A met een horizontale aansluiting.
2,63 2,17
Grijze 5-polige male steker met veerklemaansluiting voor ronde kabels, geschikt voor printplaatverbindingen. De connector heeft een rastermaat van 3,5 mm, 160V en 10A.
1,08 0,89
8-polige male steker met veerklemaansluiting voor ronde kabels en een rastermaat van 3,5 mm. De connector is geschikt voor 160 V en 10 A.
4,99 4,12
Grijze female printplaatconnector met 7 polen, veerklemaansluiting en een rastermaat van 3,5 mm. Geschikt voor 160V en 10A, met een bedrijfstemperatuur van -60 tot 100 °C en IP20.
1,37 1,13

Grijze female printplaatconnector met 5 polen, veerklemaansluiting en 3,5 mm rastermaat. Geschikt voor 160V en 10A, met een kabeldoorsnede van 0,08 tot 1,5 mm² en IP20-bescherming.

Verpakt per 1 stuk

Meer informatie

1,05 0,87

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

25 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

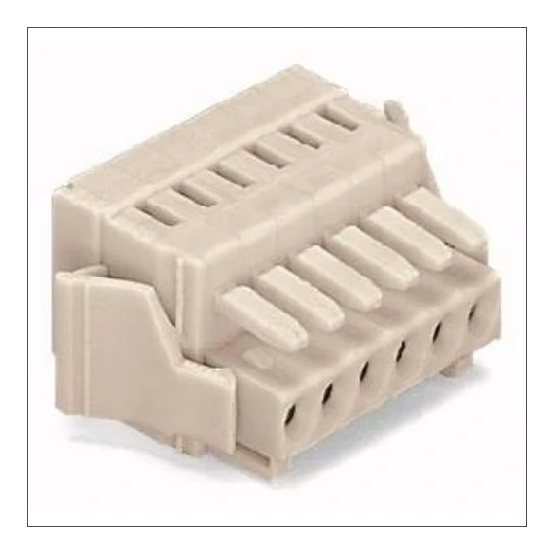

De WAGO 734-105/037-000 female steker is een grijze kabelconnector voor printplaatconnectoren, met contrastekker (female) uitvoering en veerklemaansluiting.

Belangrijkste kenmerken

Deze Wago kabelconnector voor printplaatconnectoren is uitgevoerd als female steker met contrastekker (female) contactuitvoering. De verbinding loopt van printplaat naar kabel en maakt gebruik van een veerklemaansluiting. Het aansluitbare kabeltype is een ronde kabel, met een rastermaat van 3,5 mm voor zowel de aansluitingen als de contacten.

De connector beschikt over 5 polen en 1 insteekcontactrij. De behuizing is grijs en gemaakt van kunststof, met een isolatielichaam van thermoplast. De contacten zijn uitgevoerd in overige koperlegeringen met een tincoating. De hoek tussen contact en geleideraansluiting is 180° (horizontaal).

Elektrisch is de steker geschikt voor een nominale (meet)spanning van 160 V en een nominale (meet)stroom In van 10 A. De toegekende stootspanning bedraagt 2,5 kV, met overspanningscategorie III en vervuilingsgraad 2. De bedrijfstemperatuur ligt tussen -60 en 100 °C en de brandbaarheidsklasse van het isolatiemateriaal conform UL 94 is V0. In gemonteerde toestand heeft de connector beschermingsgraad IP20 en is uitgevoerd zonder aardgeleider.

Voor de bekabeling kunnen eendraadse, meerdraadse en fijndraadse geleiders worden aangesloten. Bij eendraads, meerdraads en fijndraads zonder adereindhuls is de aansluitbare geleiderdoorsnede 0,08 - 1,5 mm², en bij fijndraads met adereindhuls 0,25 - 1,5 mm².

Kenmerken op een rij

Verbindingswijze: printplaat naar kabel met veerklemaansluiting
Contactuitvoering: contrastekker (female), 5 polen, 1 insteekcontactrij
Aansluitbaar kabeltype: ronde kabel, rastermaat aansluitingen/contact 3,5 mm
Elektrische specificaties: 160 V, 10 A, stootspanning 2,5 kV, overspanningscategorie III, vervuilingsgraad 2
Behuizing en materiaal: grijze kunststof behuizing, thermoplast isolatielichaam, contacten van koperlegering met tincoating, IP20, UL 94 V0

Specificaties

Meer informatie
Aansluitbaar kabeltype	Ronde kabel
Aansluitbare geleiderdoorsnede eendraads	0.08 - 1.5 mm²
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls	0.25 - 1.5 mm²
Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls	0.08 - 1.5 mm²
Aansluitbare geleiderdoorsnede meerdraads	0.08 - 1.5 mm²
Aantal insteekcontactrijen	1
Aantal polen	5
Bedrijfstemperatuur	-60 - 100 °C
Beschermingsgraad (IP), gemonteerd	IP20
Brandbaarheidsklasse isolatiemateriaal conform UL 94	V0
Coating behuizing	Niet gecoat
Contactuitvoering	Contrastekker (female)
Hoek contact/geleideraansluiting	180° (horizontaal)
Kleur behuizing	Grijs
Materiaal behuizing	Kunststof
Materiaal contact	Overige koperlegeringen
Materiaal contactcoating	Tin
Materiaal isolatielichaam	Thermoplast
Met aardgeleider	NO
Nom. (meet)spanning	160 V
Nom. (meet)stroom In	10 A
Overspanningscategorie	III
Rastermaat aansluitingen	3.5 mm
Rastermaat contact	3.5 mm
Toegekende stootspanning	2.5 kV
Uitvoering elektrische aansluiting	Veerklemaansluiting
Vaak gebruikte artikelnummers	10257426 \| 2850124251 \| 2266779
Verbindingswijze	Printplaat naar kabel
Vervuilingsgraad	2
