WAGO 734-107/037-000 FEMALE STEKER

Fabrikantnr:

734-107/037-000 | 4044918495011

Beschikbaar in 10 varianten:

Female kabelconnector met 7 polen en veerklemaansluiting voor printplaten. Deze grijze steker heeft een rastermaat van 3,5 mm, een 180° aansluiting en is geschikt voor 160V en 10A.
4,29 3,55
2-polige female printplaatconnector met veerklemaansluiting voor ronde kabels van 0,08 tot 1,5 mm². De connector heeft een rastermaat van 3,5 mm, 160V, 10A en IP20-bescherming.
1,49 1,23
8-polige female kabelconnector met veerklemaansluiting en rastermaat 3,5 mm.
5,17 4,27
Grijze 7-polige male steker voor printplaatverbindingen met veerklemaansluiting, rastermaat 3,5 mm en 180° kabelinvoer. Geschikt voor 160V en 10A bij ronde kabels tot 1,5 mm².
1,39 1,15
Grijze female printplaatconnector met 5 polen, veerklemaansluiting en 3,5 mm rastermaat. Geschikt voor 160V en 10A, met een kabeldoorsnede van 0,08 tot 1,5 mm² en IP20-bescherming.
1,05 0,87
Female kabelconnector met 5 polen en veerklemaansluiting voor ronde kabels van 0,08 tot 1,5 mm². Deze grijze connector heeft een rastermaat van 3,5 mm, 160V en 10A.
3,24 2,68
4-polige female kabelconnector met 3,5 mm rastermaat en veerklemaansluiting voor geleiders van 0,08 tot 1,5 mm². Geschikt voor 160 V en 10 A met een horizontale aansluiting.
2,63 2,17
Grijze 5-polige male steker met veerklemaansluiting voor ronde kabels, geschikt voor printplaatverbindingen. De connector heeft een rastermaat van 3,5 mm, 160V en 10A.
1,08 0,89
8-polige male steker met veerklemaansluiting voor ronde kabels en een rastermaat van 3,5 mm. De connector is geschikt voor 160 V en 10 A.
4,99 4,12
Grijze female printplaatconnector met 7 polen, veerklemaansluiting en een rastermaat van 3,5 mm. Geschikt voor 160V en 10A, met een bedrijfstemperatuur van -60 tot 100 °C en IP20.
1,37 1,13

Grijze female printplaatconnector met 7 polen, veerklemaansluiting en een rastermaat van 3,5 mm. Geschikt voor 160V en 10A, met een bedrijfstemperatuur van -60 tot 100 °C en IP20.

Verpakt per 1 stuk

Meer informatie

1,37 1,13

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

35 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

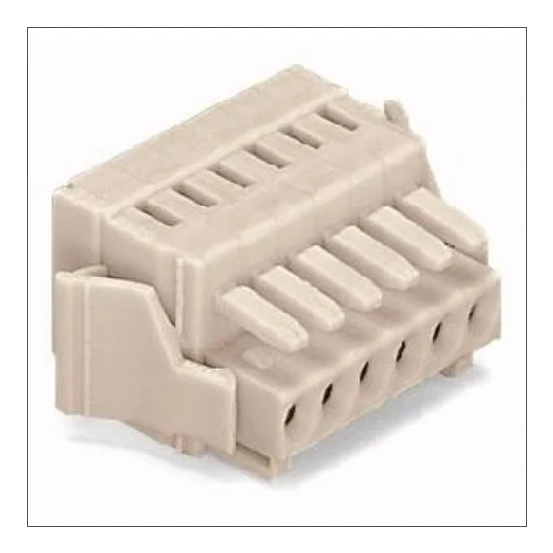

De WAGO 734-107/037-000 female steker is een grijze kabelconnector voor printplaatconnectoren met contrastekker (female) uitvoering en veerklemaansluiting.

Belangrijkste kenmerken

Deze WAGO female steker uit serie 734 is uitgevoerd als contrastekker (female) voor de verbindingswijze printplaat naar kabel. De connector beschikt over 7 polen en één insteekcontactrij, met een contact- en aansluitrastermaat van 3,5 mm en een horizontale hoek van 180° voor de contact-/geleideraansluiting.

De behuizing is grijs en gemaakt van kunststof, met een isolatielichaam van thermoplast. De contactmaterialen bestaan uit overige koperlegeringen met een tinnen contactcoating. De steker is geschikt voor ronde kabels en ondersteunt verschillende aansluitbare geleiderdoorsneden, zowel eendraads als meerdraads en fijndraads, met en zonder adereindhuls.

Elektrisch is de connector uitgevoerd met een veerklemaansluiting, een nominale (meet)spanning van 160 V en een nominale (meet)stroom van 10 A. De toegekende stootspanning bedraagt 2,5 kV, met overspanningscategorie III en vervuilingsgraad 2. In gemonteerde toestand heeft de steker een beschermingsgraad van IP20. Het isolatiemateriaal heeft brandbaarheidsklasse V0 volgens UL 94 en de bedrijfstemperatuur ligt tussen -60 en 100 °C.

Kenmerken op een rij

Contrastekker (female) voor verbindingswijze printplaat naar kabel
7 polen, 1 insteekcontactrij, rastermaat contact en aansluitingen 3,5 mm
Veerklemaansluiting, nominale (meet)spanning 160 V en stroom 10 A
Grijze kunststof behuizing met thermoplast isolatielichaam en tin-gecoate koperlegering contacten
Bedrijfstemperatuur -60 tot 100 °C, IP20 gemonteerd, overspanningscategorie III, vervuilingsgraad 2

Specificaties

Meer informatie
Aansluitbaar kabeltype	Ronde kabel
Aansluitbare geleiderdoorsnede eendraads	0.08 - 1.5 mm²
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls	0.25 - 1.5 mm²
Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls	0.08 - 1.5 mm²
Aansluitbare geleiderdoorsnede meerdraads	0.08 - 1.5 mm²
Aantal insteekcontactrijen	1
Aantal polen	7
Bedrijfstemperatuur	-60 - 100 °C
Beschermingsgraad (IP), gemonteerd	IP20
Brandbaarheidsklasse isolatiemateriaal conform UL 94	V0
Coating behuizing	Niet gecoat
Contactuitvoering	Contrastekker (female)
Hoek contact/geleideraansluiting	180° (horizontaal)
Kleur behuizing	Grijs
Materiaal behuizing	Kunststof
Materiaal contact	Overige koperlegeringen
Materiaal contactcoating	Tin
Materiaal isolatielichaam	Thermoplast
Met aardgeleider	NO
Nom. (meet)spanning	160 V
Nom. (meet)stroom In	10 A
Overspanningscategorie	III
Rastermaat aansluitingen	3.5 mm
Rastermaat contact	3.5 mm
Toegekende stootspanning	2.5 kV
Uitvoering elektrische aansluiting	Veerklemaansluiting
Vaak gebruikte artikelnummers	10257428 \| 2266785
Verbindingswijze	Printplaat naar kabel
Vervuilingsgraad	2
