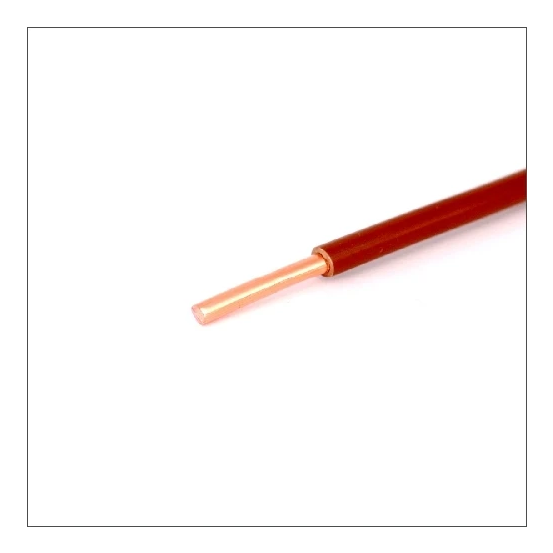

Bruine, halogeenvrije installatiedraad met een massieve koperen geleider van 2,5 mm². Deze rookarme draad heeft brandklasse Cca en een nominale spanning van 450/750 V bij 70 °C.
De DONNE VD CCA 2,5 BR HAL installatiedraad is een halogeenvrije, massieve koperen installatiedraad van 2,5 mm² met bruine isolatie.
Belangrijkste kenmerken
Deze enkeladerige montagedraad is voorzien van een massieve koperen geleider en heeft een bruine aderkleur. De aderisolatie is gemaakt van thermoplastisch copolymeer en voldoet aan strenge normen op het gebied van brandveiligheid. Zo is de draad halogeenvrij, rookarm en ingedeeld in brandklasse Cca, inclusief specificaties voor rookontwikkeling, brandende druppels en corrosiviteit.
De kabel heeft een nominale spanning van 450/750 V en een maximum toelaatbare geleidertemperatuur van 70 °C. Dankzij de koudebestendigheid is de draad geschikt voor verwerking binnen uiteenlopende temperatuurbereiken tijdens en na de montage.
Kenmerken op een rij
Massieve koperen geleider met een nominale doorsnede van 2,5 mm²
Halogeenvrije en rookarme thermoplastische aderisolatie in de kleur bruin
Brandklasse Cca met specificaties s1, d1 en a1
Nominale spanning van 450/750 V
Maximale geleidertemperatuur van 70 °C
Specificaties
Meer informatie
Aantal aders
1
Adercodering
Kleur
Aderkleur
Bruin
Aders getwist
NO
AWG-maat
14
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d1
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a1
Brandklasse volgens EN 13501-6: klasse
Cca
Brandklasse volgens EN 13501-6: rookontwikkeling
s1
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens EN 13501-6
Buitendiameter circa
3.3 mm
CLC
H07Z1-U
Functiebehoud volgens BS 6387 CWZ
NO
Functiebehoud volgens BS 8434-2
NO
Functiebehoud volgens BS 8491
Nee
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
7.98 Ohm/km
Geschikt als installatiekabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
30 kg/km
Halogeenvrij volgens IEC 60754-1
YES
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig volgens EN 60811-504+505+506
YES
Litze
NO
Materiaal aderisolatie
Copolymeer thermoplastisch
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Installatiedraad
NEN
Z1Dzh 450/750
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
1.7 mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
2.5 mm²
Nom. spanning U
750 V
Nom. spanning U0
450 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
YES
Samenstelling geleider
Klasse 1 = massief
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 50 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
