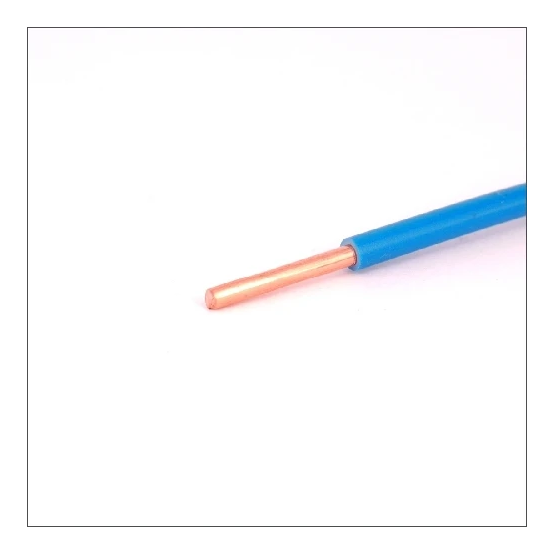

De DONNE VD CCA 2,5 BL HAL INST DR HVRIJ D585402533 R100 is een halogeenvrije installatiedraad met een blauwe, massieve koperen geleider van 2,5 mm².
Belangrijkste kenmerken
Deze halogeenvrije installatiedraad is voorzien van een massieve, ronde koperen geleider van 2,5 mm² met een blauwe ader en een thermoplastische copolymeer isolatie. Het product heeft een nominale spanning van 450/750 V en een maximale geleidertemperatuur van 70 °C. De buitendiameter bedraagt circa 3,3 mm bij een gewicht van 30 kg/km en de draad wordt geleverd op een rol van 100 meter.
Het installatiedraad voldoet aan eurobrandklasse Cca-s1,d1,a1 en is halogeenvrij en rookarm. De draad is daarnaast koudebestendig en voldoet aan brandvertragingsnormen.
Kenmerken op een rij
Massieve koperen geleider van 2,5 mm² in de kleur blauw
Halogeenvrij en rookarm ontwerp
Eurobrandklasse Cca-s1,d1,a1
Nominale spanning van 450/750 V
Geleverd op een rol van 100 meter
Specificaties
Meer informatie
Aantal aders
1
Adercodering
Kleur
Aderkleur
Blauw
Aders getwist
NO
AWG-maat
14
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d1
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a1
Brandklasse volgens EN 13501-6: klasse
Cca
Brandklasse volgens EN 13501-6: rookontwikkeling
s1
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens EN 13501-6
Buitendiameter circa
3.3 mm
CLC
H07Z1-U
Functiebehoud volgens BS 6387 CWZ
NO
Functiebehoud volgens BS 8434-2
NO
Functiebehoud volgens BS 8491
Nee
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
7.98 Ohm/km
Geschikt als installatiekabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
30 kg/km
Halogeenvrij volgens IEC 60754-1
YES
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig volgens EN 60811-504+505+506
YES
Litze
NO
Materiaal aderisolatie
Copolymeer thermoplastisch
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Installatiedraad
NEN
Z1Dzh 450/750
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
1.7 mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
2.5 mm²
Nom. spanning U
750 V
Nom. spanning U0
450 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
YES
Samenstelling geleider
Klasse 1 = massief
Scherm
NO
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 50 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
