Grijze 5-polige male steker met veerklemaansluiting voor ronde kabels, geschikt voor printplaatverbindingen. De connector heeft een rastermaat van 3,5 mm, 160V en 10A.
Verpakt per 1 stuk
1,080,89
1,080,89
Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

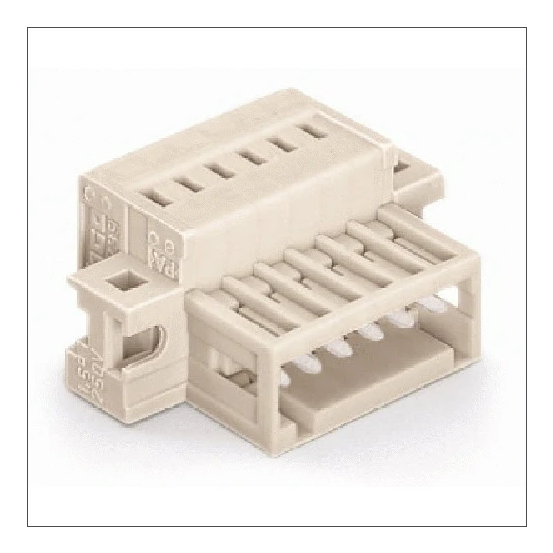

De WAGO 734-305/019-000 Male Steker is een grijze kabelconnector voor printplaatconnectoren met pen-contactuitvoering en veerklemaansluiting, geschikt voor ronde kabels.
Belangrijkste kenmerken
Deze WAGO 734-305/019-000 Male Steker is een kabelconnector voor printplaatconnectoren met een verbindingswijze van printplaat naar printplaat. De steker beschikt over 5 polen in één insteekcontactrij en een pen-contactuitvoering. De elektrische aansluiting is uitgevoerd als veerklemaansluiting, waardoor ronde kabels eenvoudig aangesloten kunnen worden.
De behuizing is grijs en vervaardigd uit kunststof, met een isolatielichaam van thermoplast. De contactmaterialen bestaan uit koperlegeringen met een tin-coating, in een hoek van 180° (horizontaal) ten opzichte van de geleideraansluiting. De rastermaat van zowel de aansluitingen als de contacten bedraagt 3,5 mm.
De steker is geschikt voor een nominale meetspanning van 160 V en een nominale meetstroom van 10 A, in overspanningscategorie III en vervuilingsgraad 2. De toegekende stootspanning bedraagt 2,5 kV. De beschermingsgraad gemonteerd is IP10 en de bedrijfstemperatuur ligt tussen -60 en 100 °C. Het isolatiemateriaal voldoet aan brandbaarheidsklasse V0 volgens UL 94. De steker is zonder aardgeleider uitgevoerd.
Kenmerken op een rij
Kabelconnector voor printplaatconnector, verbindingswijze printplaat naar printplaat
5 polen in 1 insteekcontactrij, pen-contactuitvoering
Veerklemaansluiting voor ronde kabels
Grijze kunststof behuizing met thermoplast isolatielichaam
Nominale meetwaarden: 160 V, 10 A, stootspanning 2,5 kV, overspanningscategorie III
Specificaties
Meer informatie
Aansluitbaar kabeltype
Ronde kabel
Aansluitbare geleiderdoorsnede eendraads
0.08-1.5 mm²
Aansluitbare geleiderdoorsnede fijndraads met adereindhuls
0.25-1.5 mm²
Aansluitbare geleiderdoorsnede fijndraads z adereindhuls
0.8-1.5 mm²
Aansluitbare geleiderdoorsnede meerdraads
0.08-1.5 mm²
Aantal insteekcontactrijen
1
Aantal polen
5
Beschermingsgraad (IP)
IP10
Brandbaarheidsklasse isolatiemateriaal conform UL 94
