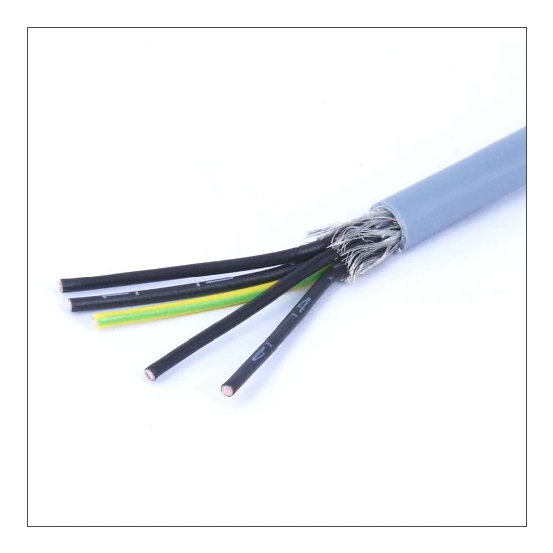

5-aderige stuurstroomkabel van 2,5 mm² op gewenste lengte te knippen met brandklasse Eca en 300/500 V. Deze EMC-kabel heeft een grijze PVC-mantel en collectieve afscherming.
Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.
5 op voorraad
Belangrijke Tip
Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie
De stuurstroomkabel van Lapp is verkrijgbaar vanaf 1 meter in de bestelde lengte. Deze kabel beschikt over 5 aders met een nominale geleiderdoorsnede van 2,5 mm².
Belangrijkste kenmerken
Deze Lapp stuurstroomkabel is voorzien van een nominale spanning van 300/500 V. De soepele, ronde geleiders zijn gemaakt van blank koper en zijn voorzien van PVC-aderisolatie en een aardgeleider. De aders zijn genummerd en de kabel heeft een grijze PVC-mantel met een collectieve afscherming en bewapening in de vorm van vlechtwerk. Dankzij het scherm en de EMC-uitvoering is deze kabel geschikt voor storingsgevoelige omgevingen.
De kabel valt onder brandklasse Eca volgens EN 13501-6 en voldoet aan de brandvertraging volgens IEC/EN 60332-1-2. De buitendiameter bedraagt circa 11 mm en de minimale buigradius bij vast verleggen is 66 mm. De toegestane kabelbuitentemperatuur ligt tijdens montage tussen -5 en 70 °C en vast gemonteerd tussen -40 en 80 °C.
Kenmerken op een rij
Stuurstroomkabel met 5 aders en een nominale geleiderdoorsnede van 2,5 mm²
Voorzien van een aardgeleider en genummerde aders
Blank koperen, soepele geleiders met PVC-aderisolatie en een grijze PVC-mantel
Collectieve afscherming en bewapening van vlechtwerk in EMC-uitvoering
Nominale spanning van 300/500 V
Brandklasse Eca volgens EN 13501-6
Specificaties
Meer informatie
Aantal aders
5
Aantal hulpaders
0
Adercodering volgens HD 308 S2
NO
Adercodering
Cijfers
Afscherming collectief
Vlechtwerk
Afscherming groepen
Geen
AWG-maat
14
Beschermd tegen torderen
NO
Bewapening/armering
Vlechtwerk
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandklasse volgens EN 13501-6: rookontwikkeling
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-1-2
Buitendiameter circa
11 mm
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
7.98 Ohm/km
Getwist
Nee
Gewicht
kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Materiaal bewapening
Koper
Max. toelaatbare geleidertemperatuur
°C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
66 mm
Model
Stuurstroomleiding
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
2.5 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
YES
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 80 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
