De DONNE Ymvk installatiekabel wordt geleverd op een haspel van 100 meter en is voorzien van 5 aders met een nominale geleiderdoorsnede van 6 mm².
Belangrijkste kenmerken

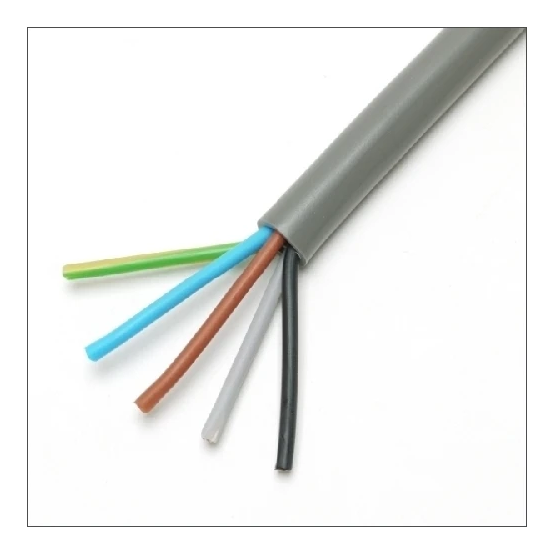

Deze DONNE installatiekabel is opgebouwd uit vijf massieve, ronde koperen aders met een nominale geleiderdoorsnede van 6 mm² en een aardgeleider. De aders zijn voorzien van polyolefine aderisolatie met gevulkaniseerd polyetheen en een adercodering volgens kleur en HD 308 S2. De buitendiameter van de ronde kabel is circa 15 mm, omgeven door een grijze mantel van polyvinylchloride (PVC). De nominale spanning bedraagt 0,6/1 kV.
Voor het brandgedrag is de kabel geclassificeerd volgens EN 13501-6 met brandklasse Dca, rookontwikkeling s2, brandende vallende druppels/deeltjes d2 en corrosiviteit/zuurgraad a3. De maximale toelaatbare geleidertemperatuur is 90 °C. De kabel is UV-bestendig en geschikt voor een toegestane kabelbuitentemperatuur na montage zonder vibratie van -40 tot 80 °C en tijdens montage van 0 tot 80 °C.
Kenmerken op een rij
5 aders met een nominale geleiderdoorsnede van 6 mm² en koperen geleidermateriaal
Nominale spanning van 0,6/1 kV en een max. toelaatbare geleidertemperatuur van 90 °C
Voorzien van een aardgeleider
Brandklasse volgens EN 13501-6 Dca-s2,d2,a3
UV-bestendig met een grijze PVC-mantel en een buitendiameter van circa 15 mm
Specificaties
Meer informatie
Aantal aders
5
Adercodering volgens HD 308 S2
YES
Adercodering
Kleur
Aderscherm
NO
AWG-maat
10
Bewapening
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d2
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a3
Brandklasse volgens EN 13501-6: klasse
Dca
Brandklasse volgens EN 13501-6: rookontwikkeling
s2
Brandvertraging volgens IEC 60332-1-2
NO
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens EN 13501-6
Buitendiameter circa
15 mm
Concentrische geleider
Geen
Functiebehoud volgens BS 6387 CWZ
NO
Functiebehoud volgens BS 8434-2
NO
Functiebehoud volgens BS 8491
Nee
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Functiebehoud
Nee
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
3.08 Ohm/km
Geschikt als hoogspanningskabel
NO
Geschikt als installatiekabel
YES
Geschikt als middenspanningskabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
474 kg/km
Glasvezelelement
NO
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Isolatiebehoud volgens IEC 60331
NO
Isolatiebehoud
Nee
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Litze
NO
Loodmantel
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyolefine
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Installatiekabel
NEN
YMvKmb 0,6/1kV
Nom. doorsnede concentrische geleider
mm²
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
6 mm²
Nom. spanning U
1 kV
Nom. spanning U0
0.6 kV
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 1 = massief
Scherm
NO
Specificatie aderisolatie
Gevulkaniseerd polyetheen (XLPE)
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 80 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
