Bij afname van meerdere meters ontvangt u één lengte van het gekozen aantal meters. Dit product wordt op maat geknipt en is niet retourneerbaar.Bekijk alle informatie

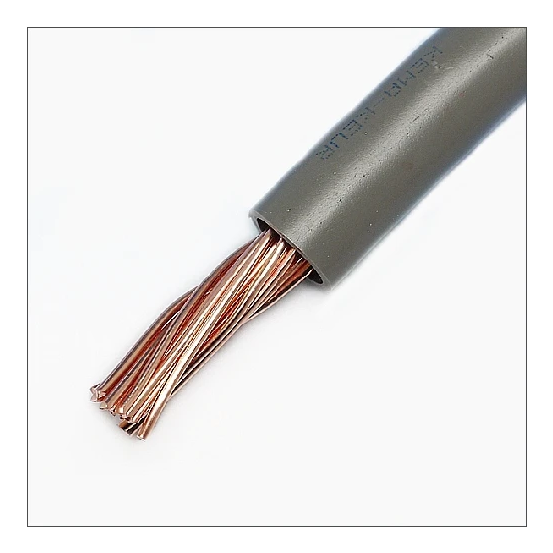

De TKF YMvK installatiekabel is verkrijgbaar vanaf 1 meter in de bestelde lengte, met 1 ader en een nominale geleiderdoorsnede van 185 mm². Deze kabel is ontworpen voor vaste aanleg.
Belangrijkste kenmerken
Deze TKF Instalflex kabel is voorzien van een extra soepele, ronde koperen geleider met een blank oppervlak en een nominale geleiderdiameter van 18 mm. De aders zijn geïsoleerd met gevulkaniseerd polyetheen (XLPE) en voorzien van een kleurcodering volgens HD 308 S2. De buitenzijde is afgewerkt met een grijze mantel van polyvinylchloride (PVC) met een buitendiameter van circa 24,4 mm.
De kabel is geschikt als installatiekabel en als voedingskabel voor vaste aanleg bij een nominale spanning van 0,6/1 kV. Op het gebied van brandgedrag voldoet de kabel aan brandvertraging volgens IEC/EN 60332-3-24 en IEC 60332-1-2, met brandklasse Dca-s2,d2,a3 volgens EN 13501-6.
Kenmerken op een rij
1 ader met een nominale geleiderdoorsnede van 185 mm² en klasse 6 extra soepele koperen geleider
Nominale spanning van 0,6/1 kV
Grijze PVC-mantel met een buitendiameter van circa 24,4 mm
XLPE aderisolatie met kleurcodering volgens HD 308 S2
Brandklasse EN 13501-6: Dca-s2,d2,a3
Specificaties
Meer informatie
Aantal aders
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
YES
Adercodering
Kleur
Aderscherm
NO
Afscherming langswaterdicht
NO
Bewapening
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
d2
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
a3
Brandklasse volgens EN 13501-6: klasse
Dca
Brandklasse volgens EN 13501-6: rookontwikkeling
s2
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
YES
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC/EN 60332-3-24
Buitendiameter circa
24.4 mm
Concentrische geleider
Geen
Functiebehoud volgens BS 6387 CWZ
NO
Functiebehoud volgens BS 8434-2
NO
Functiebehoud volgens BS 8491
Nee
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Functiebehoud
Nee
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleidende coating
NO
Geleider langswaterdicht
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
0.099 Ohm/km
Geschikt als hoogspanningskabel
NO
Geschikt als installatiekabel
YES
Geschikt als middenspanningskabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
1913 kg/km
Glasvezelelement
NO
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Isolatiebehoud volgens IEC 60331
NO
Isolatiebehoud
Nee
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Litze
NO
Loodmantel
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyethyleen (PE)
Max. toelaatbare geleidertemperatuur
90 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
73 mm
Model
Montagesnoer
NEN
YMvKmb ss 0,6/1kV
Nom. doorsnede concentrische geleider
mm²
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
18 mm
Nom. geleiderdoorsnede (AWG)
400 kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
185 mm²
Nom. spanning U
1 kV
Nom. spanning U0
0.6 kV
Oliebestendig volgens IEC 60811-404
YES
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 6 = extra soepel
Scherm
NO
Specificatie aderisolatie
Gevulkaniseerd polyetheen (XLPE)
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-40 - 70 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
