2-aderige mantelleiding van 1 mm² op een rol van 100 meter met een spanning van 300/500 V. Deze soepele, halogeenvrije en rookarme kabel heeft een geleidertemperatuur van 110 °C.

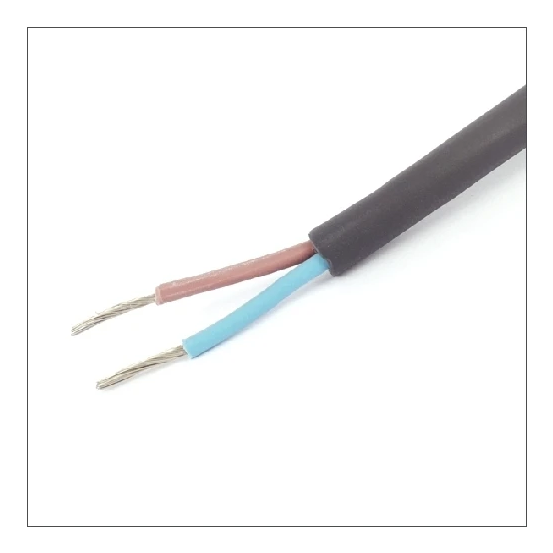

De Draka rubber kabel wordt geleverd op een rol van 100 meter en is voorzien van 2 aders met een nominale geleiderdoorsnede van 1 mm².
Belangrijkste kenmerken
Deze soepele mantelleiding is opgebouwd uit vertinde koperen geleiders van klasse 5 en beschikt over rubberen aderisolatie en een rubberen mantel in de kleur grijs. De kabel heeft een nominale spanning van 300/500 V en is halogeenvrij en rookarm. De maximaal toelaatbare geleidertemperatuur bedraagt 110 °C.
Kenmerken op een rij
2 aders met een nominale geleiderdoorsnede van 1 mm²
Koperen geleidermateriaal
Nominale spanning van 300/500 V
Halogeenvrij volgens IEC 60754-2 en rookarm volgens IEC 61034-2
Specificaties
Meer informatie
Aantal aders
2
Aantal hulpaders
0
Adercodering volgens HD 308 S2
YES
Adercodering
Kleur
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
17
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandvertraging volgens IEC 60332-1-2
NO
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Nee
Buitendiameter circa
6.9 mm
CLC
H05GG-F
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
Ohm/km
Getwist
Nee
Gewicht
kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
YES
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Grijs
Mantelmateriaal
Rubber
Materiaal aderisolatie
Rubber
Max. toelaatbare geleidertemperatuur
110 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
mm
Model
Mantelleiding
NEN
GMgL
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Vertind
Rookarm volgens IEC 61034-2
YES
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Specificatie aderisolatie
Rubber - Ethyleenvinylacetaat (EVA)
Specificatie mantelmateriaal
Rubber - Ethyleenvinylacetaat (EVA)
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-25 - 90 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
