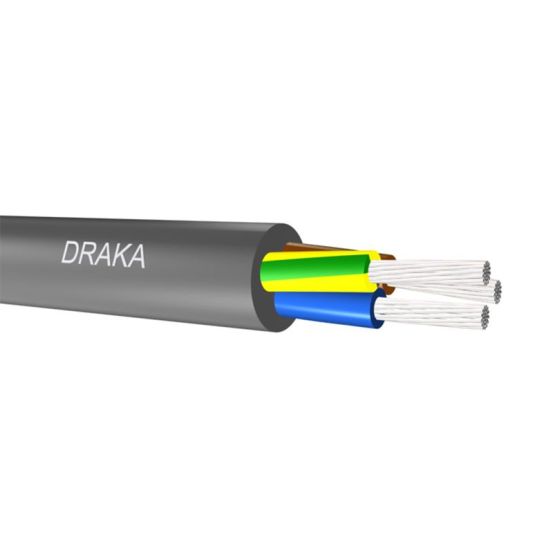

De Draka rubber kabel wordt geleverd op een rol van 100 meter en is voorzien van 3 aders met een nominale geleiderdoorsnede van 1,5 mm².
Belangrijkste kenmerken
Deze soepele mantelleiding is opgebouwd uit koperen geleiders van klasse 5 en beschikt over een geel/groene aardgeleider. Zowel de isolatie als de grijze buitenmantel zijn vervaardigd uit rubber, specifiek EVA. De kabel heeft een nominale spanning van 300/500 V en is bestand tegen een max. toelaatbare geleidertemperatuur van 110 °C.
Kenmerken op een rij
3 aders met een nominale geleiderdoorsnede van 1,5 mm²
Koperen geleiders met een soepele opbouw
Nominale spanning van 300/500 V
Max. toelaatbare geleidertemperatuur van 110 °C
Met aardgeleider
Verpakt op een rol van 100 meter
Specificaties
Meer informatie
Aantal aders
3
Adercodering volgens HD 308 S2
Ja
Adercodering
Kleur
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
Overig
Beschermd tegen torderen
Nee
Bewapening/armering
Geen
Brandvertraging volgens IEC 60332-1-2
Nee
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
Nee
Brandvertraging volgens IEC 60332-3-22 (Cat A)
Nee
Brandvertraging volgens IEC 60332-3-23 (Cat B)
Nee
Brandvertraging volgens IEC 60332-3-24 (Cat C)
Nee
Brandvertraging volgens IEC 60332-3-25 (Cat D)
Nee
Buitendiameter
8.7 mm
CPR Eurobrandklasse volgens EN 13501-6: klasse
Geen
Draagorgaan
Geen
EMC-uitvoering
Nee
Eurobrandklasse volgens EN 13501-6: rookontwikkeling
Geen
Euroklasse brandende vallende druppels/deeltjes v EN 13501-6
Geen
Euroklasse corrosiviteit/zuurgraad volgens EN 13501-6
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
13.7 Ohm/km
Getwist
Nee
Gewicht
103 kg/km
Halogeenvrij volgens EN 60754-1/2
Ja
Halogeenvrij volgens IEC 60754-1
Nee
Halogeenvrij volgens IEC 60754-2
Ja
Halogeenvrij volgens IEC 60754-3
Nee
Kabelvorm
Rond
Koudebestendig vlgs. EN 60811-504+505+506
Nee
Litze
Nee
Mantelkleur
Grijs
Mantelleiding
Ja
Mantelmateriaal
Rubber
Materiaal aderisolatie
Rubber
Max. toelaatbare geleidertemperatuur
110 °C
Max. treksterkte tijdens aanleggen
0.067 kN
Met aardgeleider
Ja
Min. toegestane buigrad stationaire toepass/vast verlegd
27 mm
Min. toegestane buigrad. flex toepassing/vrije beweging
