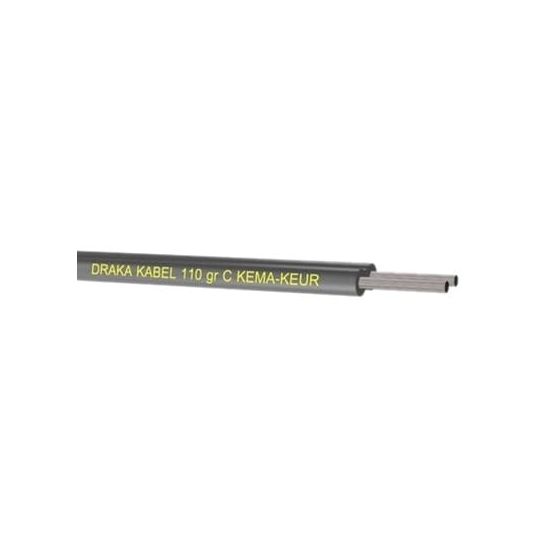

2-aderige mantelleiding van 0,75 mm² op een rol van 100 meter met een spanning van 300/500 V. Deze grijze, halogeenvrije kabel heeft soepele, vertinde koperen geleiders.
Deze Draka rubber kabel wordt geleverd op een rol van 100 meter. De mantelleiding is voorzien van 2 aders en een nominale geleiderdoorsnede van 0,75 mm².
Belangrijkste kenmerken
De mantelleiding is opgebouwd uit soepele, vertinde koperen geleiders van klasse 5 en is voorzien van rubber isolatie en een rubber mantelmateriaal in de kleur grijs. De kabel heeft een nominale spanning van 500 V voor U en 300 V voor U0. De maximale toelaatbare geleidertemperatuur bedraagt 110 °C.
Het type is halogeenvrij volgens EN 60754-1/2 en IEC 60754-2 en rookarm volgens IEC 61034-2. De aders zijn gecodificeerd op kleur volgens HD 308 S2.
Kenmerken op een rij
2 aders met een nominale geleiderdoorsnede van 0,75 mm²
Nominale spanning van 500 V (U) en 300 V (U0)
Soepele koperen geleiders met vertinde oppervlakte
Rubber mantelmateriaal en rubber aderisolatie in de kleur grijs
Halogeenvrij en rookarm
Specificaties
Meer informatie
Aantal aders
2
Adercodering volgens HD 308 S2
Ja
Adercodering
Kleur
Aderisolatie
Rubber
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
Overig
Beschermd tegen torderen
Nee
Bewapening/armering
Geen
Brandvertraging volgens IEC 60332-1-2
Nee
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
Nee
Brandvertraging volgens IEC 60332-3-22 (Cat A)
Nee
Brandvertraging volgens IEC 60332-3-23 (Cat B)
Nee
Brandvertraging volgens IEC 60332-3-24 (Cat C)
Nee
Brandvertraging volgens IEC 60332-3-25 (Cat D)
Nee
Buitendiameter
0 mm
CPR Eurobrandklasse volgens EN 13501-6: klasse
Geen
Draagorgaan
Geen
EMC-uitvoering
Nee
Eurobrandklasse volgens EN 13501-6: rookontwikkeling
Geen
Euroklasse brandende vallende druppels/deeltjes v EN 13501-6
Geen
Euroklasse corrosiviteit/zuurgraad volgens EN 13501-6
Geen
Geel/Groene ader
Nee
Geleider Ø (mm²)
0.75 mm²
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
26.7 Ohm/km
Getwist
Nee
Gewicht
27 kg/km
Halogeenvrij volgens EN 60754-1/2
Ja
Halogeenvrij volgens IEC 60754-1
Nee
Halogeenvrij volgens IEC 60754-2
Ja
Halogeenvrij volgens IEC 60754-3
Nee
Kabelbreedte
5.8 mm
Kabelhoogte
2.9 mm
Kabelvorm
Overig
Koudebestendig vlgs. EN 60811-504+505+506
Nee
Litze
Nee
Mantelkleur
Grijs
Mantelleiding
Ja
Mantelmateriaal
Rubber
Materiaal aderisolatie
Rubber
Max. toelaatbare geleidertemperatuur
110 °C
Max. treksterkte tijdens aanleggen
0.022 kN
Met aardgeleider
Nee
Min. toegestane buigrad stationaire toepass/vast verlegd
10 mm
Min. toegestane buigrad. flex toepassing/vrije beweging
