Fornuisgroep 1P+N met meeschakelende nul, 20A en B-karakteristiek voor 230V. De automaat heeft een afschakelvermogen van 6kA en is geschikt voor geleiders van 0,75 tot 16mm².
Verpakt per 1 stuk
125,55103,76
125,55103,76
Op werkdagen voor 16.30 uur besteld, morgen in huis. Levering ook op zaterdag.

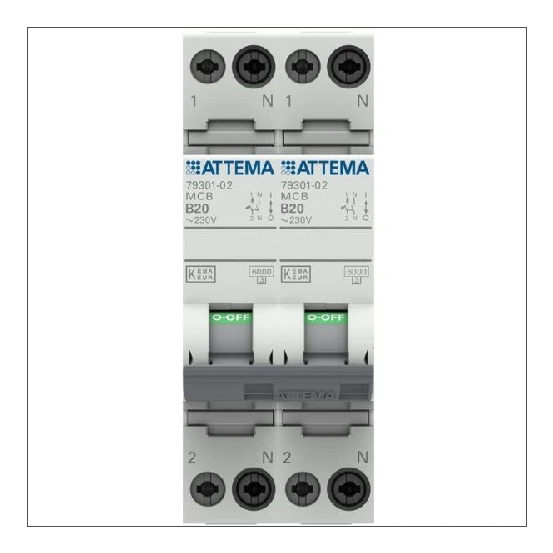

De ATTEMA AT90207 fornuisgroep uit de Click-mate NXT serie is een installatieautomaat 1P+N met een nominale stroom van 20 A en B-uitschakelkarakteristiek, geschikt voor AC-toepassingen.
Belangrijkste kenmerken
Deze ATTEMA fornuisgroep AT90207 is een 2-polige installatieautomaat (1P+N) met meeschakelende nul. De automaat heeft een nominale stroom van 20 A en is ontworpen voor een nominale (meet)spanning van 230 V AC, met uitschakelkarakteristiek B. De nominale isolatiespanning Ui bedraagt 250 V en de nominale stoothoudspanning (Uimp) 4 kV.
De fornuisgroep heeft een bouwbreedte van 36 mm en een breedte van 1 module-eenheid, met een inbouwdiepte van 70 mm. Er is 1 beveiligde pool aanwezig en het totaal aantal polen bedraagt 2. De automaat biedt een nominale afschakelvermogen Icn volgens EN 60898 van 6 kA bij zowel 230 V als 400 V. De beschermingsgraad is IP20.
De installatieautomaat maakt het aansluiten van zowel eendraadse als meerdraadse geleiders met een doorsnede van 0,75 tot 16 mm² mogelijk. Daarnaast is een nevenapparaat mogelijk en is de omgevingstemperatuur tijdens bedrijf gespecificeerd van -25 tot 45 °C. De energiebegrenzingsklasse en overspanningscategorie zijn beide klasse 3, met vervuilingsgraad 2.
Kenmerken op een rij
Installatieautomaat fornuisgroep ATTEMA AT90207, Click-mate NXT, 1P+N, 20 A, karakteristiek B
Nominale (meet)spanning 230 V AC en nominale isolatiespanning Ui 250 V
Aantal polen (totaal) 2, waarvan 1 beveiligde pool, met meeschakelende nul
Nominaal afschakelvermogen Icn EN 60898: 6 kA bij 230 V en 400 V
Aansluitbare geleiderdoorsnede eendraads en meerdraads: 0,75 - 16 mm²
Specificaties
Meer informatie
Aansluitbare geleiderdoorsnede eendraads
0.75-16 mm²
Aansluitbare geleiderdoorsnede meerdraads
0.75-16 mm²
Aantal beveiligde polen
1
Aantal polen (totaal)
2
Beschermingsgraad (IP)
IP20
Breedte in module-eenheden
1
Energiebegrenzingsklasse
3
Explosieveilig
Nee
Frequentie
50 Hz
Inbouwdiepte
70 mm
Inbouwmontage (stucwerk)
Nee
Meeschakelende nul
Ja
Nevenapparaat mogelijk
Ja
Nominale (meet)spanning
230 V
Nominale (meet)stroom
20 A
Nominale afschakelvermogen Icn EN 60898 bij 230 V
6 kA
Nominale afschakelvermogen Icn EN 60898 bij 400 V
6 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 230 V
0 kA
Nominale afschakelvermogen Icu IEC 60947-2 bij 400 V
