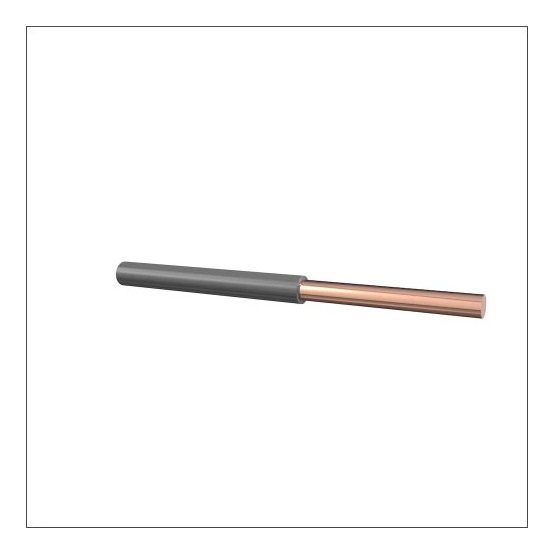

Grijze H05V-U montagedraad met een doorsnede van 1 mm² en 300/500V spanning. Deze brandvertragende draad met massieve koperen ader wordt geleverd op een rol van 100 meter.
De DYNAMIC H05V-U 1 GRIJS MONTAGEDRAAD GRIJS R100 is een grijze H05V-U montagedraad met een doorsnede van 1 mm², geleverd op een rol van 100 meter. Deze installatiedraad is geschikt voor vaste aanleg in elektrotechnische installaties.
Belangrijkste kenmerken
Deze massieve montagedraad van het merk DYNAMIC beschikt over 1 koperen ader met een nominale geleiderdoorsnede van 1 mm² en een blank geleideroppervlak. De draad heeft een nominale spanning van 300/500 V, een ronde geleidervorm en is voorzien van polyvinylchloride aderisolatie en mantelmateriaal in de kleur grijs. Het installatiemateriaal is brandvertragend volgens IEC 60332-1-2 en bereikt een maximaal toelaatbare geleidertemperatuur van 70 °C.
De buitendiameter bedraagt circa 2,4 mm bij een gewicht van 14 kg/km en een geleiderweerstand van 18,1 Ohm/km bij 20 °C. Bij de verwerking dient rekening te worden gehouden met een kabeltemperatuur tijdens montage van 5 tot 50 °C en een kabeltemperatuur na montage van -10 tot 50 °C. De minimale buigradius bij vast verleggen is 14,4 mm.
Kenmerken op een rij
Nominale geleiderdoorsnede van 1 mm²
Geleverd op een rol van 100 meter
Nominale spanning van 300/500 V
Brandvertragend volgens IEC 60332-1-2
Specificaties
Meer informatie
Aantal aders
1
Aantal hulpaders
0
Aantal strengen per geleider
1
Adercodering volgens HD 308 S2
NO
Adercodering
Kleur
Aderkleur
Grijs
Aders getwist
NO
AWG-maat
17
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: klasse
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Nee
Buitendiameter circa
2.4 mm
CLC
H05V-U
Functiebehoud volgens EN 50200 annex E
NO
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Gecertificeerd voor luchthaven verlichtingskabel
NO
Gecertificeerd voor scheepsapplicaties
NO
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
18.1 Ohm/km
Geschikt als installatiekabel
NO
Geschikt voor verwerking in aarde/ondergrond
NO
Gewicht
14 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabel dwarswaterdicht
NO
Kabelbreedte circa
2.4 mm
Kabelgeometrie
Rond
Kabelhoogte circa
2.4 mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Loodmantel
NO
Mantelkleur
Grijs
Mantelmateriaal
Polyvinylchloride (PVC)
Materiaal aderisolatie
Polyvinylchloride (PVC)
Max. toelaatbare geleidertemperatuur
70 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
NO
Met knaagdierbescherming
NO
Min. toegestane buigradius stationaire toepassing/vast verlegd
14.4 mm
Model
Installatiedraad
NEN
VMD 300/500
Nom. equivalente koperdoorsnede bewapening
mm²
Nom. geleiderdiameter
mm
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1 mm²
Nom. spanning U
500 V
Nom. spanning U0
300 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 1 = massief
Scherm
NO
Streng diameter
1.13 mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-10 - 50 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
