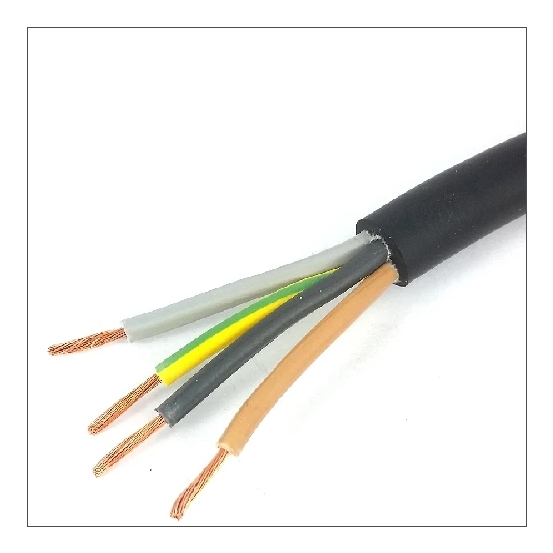

4-aderige H07RN-F neopreenleiding van 1,5 mm² op een rol van 100 meter met brandklasse Eca en een spanning van 450/750 V. De kabel is voorzien van soepele koperen geleiders.
De DYNAMIC neopreenkabel RMCLZ is geleverd op een rol van 100 meter en is voorzien van 4 aders met een nominale geleiderdoorsnede van 1,5 mm².
Belangrijkste kenmerken
Deze neopreenkabel heeft een nominale spanning van 450/750 V en is uitgerust met koperen geleiders van klasse 5 voor een soepele opbouw. De aders zijn geïsoleerd met rubber en voorzien van een geel/groene aardgeleider, waarbij de adercodering verloopt via kleur volgens HD 308 S2. De ronde kabel is afgewerkt met een zwarte buitenmantel en heeft een circa buitendiameter van 13,1 mm.
Voor de verwerking geldt een kabeltemperatuur tijdens en na montage van -25 tot 50 °C. De vaste verlegging en flexibele toepassing vragen om een min. buigradius van 79 mm, en de max. toelaatbare geleidertemperatuur bedraagt 60 °C. Het brandgedrag voldoet aan CPR Euroklasse Eca volgens EN 13501-6.
Kenmerken op een rij
4 aders met een nominale geleiderdoorsnede van 1,5 mm²
Geleverd op een rol van 100 meter
Nominale spanning van 450/750 V
Koperen geleiders van klasse 5
CPR Euroklasse Eca volgens EN 13501-6
Specificaties
Meer informatie
Aantal aders
4
Aantal groepen getwist
1
Aantal hulpaders
0
Adercodering volgens HD 308 S2
YES
Adercodering
Kleur
Afscherming collectief
Geen
Afscherming groepen
Geen
AWG-maat
16
Beschermd tegen torderen
NO
Bewapening/armering
Geen
Brandklasse volgens EN 13501-6: brandende vallende druppels/deeltjes
Geen
Brandklasse volgens EN 13501-6: corrosiviteit/zuurgraad
Geen
Brandklasse volgens EN 13501-6: klasse
Eca
Brandklasse volgens EN 13501-6: rookontwikkeling
Geen
Brandvertraging volgens IEC 60332-1-2
YES
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
NO
Brandvertraging volgens IEC 60332-3-22 (Cat A)
NO
Brandvertraging volgens IEC 60332-3-23 (Cat B)
NO
Brandvertraging volgens IEC 60332-3-24 (Cat C)
NO
Brandvertraging volgens IEC 60332-3-25 (Cat D)
NO
Brandvertraging
Volgens IEC 60332-1-2
Buitendiameter circa
13.1 mm
CLC
H07RN-F
Draagorgaan
Geen
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
13.3 Ohm/km
Getwist
Nee
Gewicht
178 kg/km
Halogeenvrij volgens IEC 60754-1
NO
Halogeenvrij volgens IEC 60754-2
NO
Halogeenvrij volgens IEC 60754-3
NO
Kabelbreedte circa
mm
Kabelgeometrie
Rond
Kabelhoogte circa
mm
Koudebestendig volgens EN 60811-504+505+506
NO
Litze
NO
Mantelkleur
Zwart
Mantelmateriaal
Rubber
Materiaal aderisolatie
Rubber
Max. toelaatbare geleidertemperatuur
60 °C
Max. treksterkte tijdens installatie
kN
Met aardgeleider
YES
Min. toegestane buigradius flexibele toepassing met geforceerde geleiding
mm
Min. toegestane buigradius flexibele toepassing/vrije beweging
79 mm
Min. toegestane buigradius stationaire toepassing/vast verlegd
79 mm
Model
Mantelleiding
NEN
RMcLz
Nom. geleiderdoorsnede (AWG)
kcmil
Nom. geleiderdoorsnede hulpaders
mm²
Nom. geleiderdoorsnede
1.5 mm²
Nom. spanning U
750 V
Nom. spanning U0
450 V
Oliebestendig volgens IEC 60811-404
NO
Oppervlakte geleider
Blank
Rookarm volgens IEC 61034-2
NO
Samenstelling geleider
Klasse 5 = soepel
Scherm
NO
Specificatie aderisolatie
Rubber - Ethyleen propyleen rubber (EPR)
Specificatie mantelmateriaal
Rubber - Polychloropreen (PCP)
Streng diameter
mm
Toegestane kabelbuitentemperatuur na montage zonder vibratie
-25 - 50 °C
Toegestane kabelbuitentemperatuur tijdens montage/handeling
