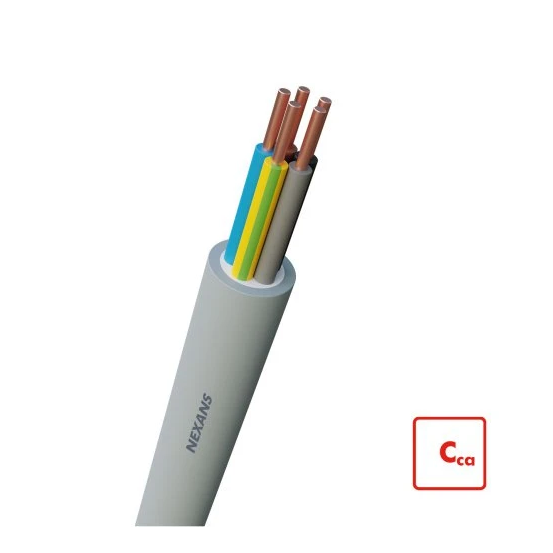

De Nexans YMZ1K CCA 5G2,5 R100 is een installatiekabel uit de serie Installatiekabel, uitgevoerd als voedingskabel vanaf 1 kV voor vaste aanleg, met kopergeleiders en een grijze mantel.
Belangrijkste kenmerken
Deze Nexans installatiekabel YMZ1K CCA 5G2,5 heeft 5 ronde, massieve koperaders met een nominale geleiderdoorsnede van 2,5 mm². De aders zijn kleurgecodeerd volgens HD 308 S2 en bevatten een geel/groene ader. De kabel is uitgevoerd als voedingskabel 0,6/1 kV en is geschikt als installatiekabel voor vaste aanleg.
De kabel is halogeenvrij volgens IEC 60754-2 en rookarm volgens IEC 61034-2. Daarnaast voldoet hij aan CPR Eurobrandklasse EN 13501-6 klasse Cca, met specificaties s1 voor rookontwikkeling, d1 voor brandende vallende druppels/deeltjes en a1 voor corrosiviteit/zuurgraad. Ook is brandvertraging volgens IEC/EN 60332-3-24 (Cat C) aangegeven.
De buitenmantel is grijs en vervaardigd uit polyolefine, met een buitendiameter van circa 12,7 mm en een minimale buigradius van 101 mm bij vaste aanleg. De kabel is UV-bestendig en kan worden toegepast binnen een kabelbuitentemperatuur van 0 tot 60 °C tijdens montage en van -20 tot 80 °C in vast gemonteerde toestand. De maximale toelaatbare geleidertemperatuur bedraagt 90 °C. De kabel wordt geleverd op een ring van 100 meter.
Kenmerken op een rij
Installatiekabel YMZ1K CCA 5G2,5, voedingskabel 0,6/1 kV voor vaste aanleg
5 massieve, ronde koperaders van 2,5 mm² met kleurcodering volgens HD 308 S2 en geel/groene ader
Halogeenvrij volgens IEC 60754-2 en rookarm volgens IEC 61034-2
CPR Eurobrandklasse EN 13501-6: Cca-s1,d1,a1 en brandvertraging volgens IEC/EN 60332-3-24 (Cat C)
Grijze polyolefine mantel, buitendiameter circa 12,7 mm, UV-bestendig, temperatuurgebied vast gemonteerd -20 tot 80 °C
Specificaties
Meer informatie
Aantal aders
5
Aantal hulpaders
0
Adercodering volgens HD 308 S2
Ja
Adercodering
Kleur
Aderscherm
Nee
Afscherming langswaterdicht
Nee
AWG-maat
0
Bewapening/armering
Geen
Binnenveldsturing
Nee
Brandvertraging volgens IEC 60332-1-2
Nee
Brandvertraging volgens IEC 60332-3-21 (Cat A F/R)
Nee
Brandvertraging volgens IEC 60332-3-22 (Cat A)
Nee
Brandvertraging volgens IEC 60332-3-23 (Cat B)
Nee
Brandvertraging volgens IEC 60332-3-24 (Cat C)
Ja
Brandvertraging volgens IEC 60332-3-25 (Cat D)
Nee
Buitendiameter
12.7 mm
Buitenveldsturing
Nee
Concentrische geleider
Geen
CPR Eurobrandklasse volgens EN 13501-6: klasse
Cca
EMC-uitvoering
Nee
Eurobrandklasse volgens EN 13501-6: rookontwikkeling
s1
Euroklasse brandende vallende druppels/deeltjes v EN 13501-6
d1
Euroklasse corrosiviteit/zuurgraad volgens EN 13501-6
a1
Functiebehoud volgens EN 50200 annex E
Nee
Functiebehoud volgens EN 50200
Geen
Functiebehoud volgens IEC 60331-1
Geen
Functiebehoud volgens IEC 60331-2
Geen
Functiebehoud volgens IEC 60331-3
Geen
Functiebehoud
Geen
Gecertificeerd voor luchthaven verlichtingskabel
Nee
Gecertificeerd voor scheepsapplicaties
Nee
Geel/Groene ader
Ja
Geleidende coating
Nee
Geleider langswaterdicht
Nee
Geleidermateriaal
Koper
Geleidervorm
Rond
Geleiderweerstand bij 20°C
7.41 Ohm/km
Geschikt voor verwerking in aarde/ondergrond
Nee
Gewicht
340 kg/km
Glasvezelelement
Nee
Halogeenvrij volgens IEC 60754-2
Ja
Hoogspanningskabel
Nee
Installatiekabel
Ja
Isolatiebehoud vlgs. IEC 60331
Nee
Isolatiebehoud
Geen
Kabel dwarswaterdicht
Nee
Kabelbreedte
13 mm
Kabelhoogte
13 mm
Kabelvorm
Rond
Litze
Nee
Loodmantel
Nee
Mantelkleur
Grijs
Mantelmateriaal
Polyolefine
Materiaal aderisolatie
Polyolefine
Max. toelaatbare geleidertemperatuur
90 °C
Met aardgeleider
Ja
Met knaagdierbescherming
Nee
Middenspanningskabel
Nee
Min. toegestane buigrad stationaire toepass/vast verlegd
