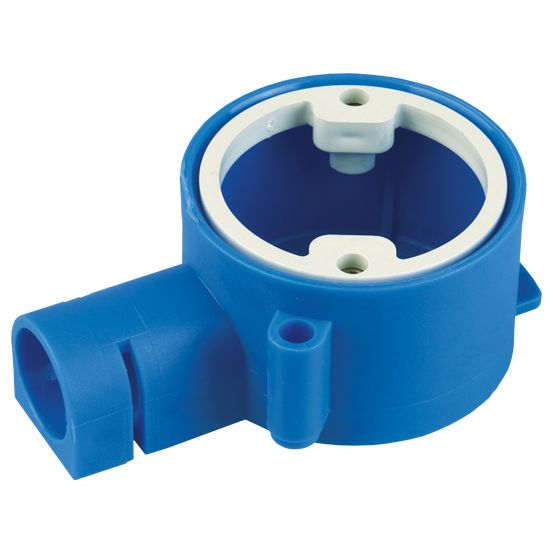

De ABB HAF Hafobox 3101 is een inbouwdoos/montagedoos voor opbouwmateriaal met boveninvoer, uitgevoerd als ronde, enkelvoudige doos uit de Hafobox-serie.
Belangrijkste kenmerken
Deze ABB HAF Hafobox montagedoos 3101 is een inbouwdoos voor wand- en plafondtoepassingen met montagewijze inbouw (stucwerk). De doos heeft een ronde vorm en een bouwvorm als verbindingsdoos (rond/vierkant), en is geschikt voor één inbouwsokkel.
De montagedoos is vervaardigd uit kunststof, halogeenvrij uitgevoerd en heeft een blauwe kleur. Met een diepte van 30 mm, een diameter van 50 mm en een inwendige diepte van 28 mm biedt de doos ruimte voor enkelvoudige installaties. De doos is voorzien van één invoer aan de bovenkant, geschikt voor een buisdiameter van 16 mm, met behuizingsdoorvoer via buismanchet.
Schakelmateriaal wordt in deze doos bevestigd met schroeven. Daarnaast is de Hafobox 3101 voorzien van een draaibare ring en een tunnelspruit. De doos heeft beschermingsgraad IP00 en een onbehandelde oppervlaktebescherming.
Kenmerken op een rij
Inbouwdoos/montagedoos voor opbouwmateriaal met boveninvoer (type 3101, Hafobox-serie)
Montagewijze: inbouw (stucwerk), geschikt voor wand/plafond, model enkel
Ronde verbindingsdoos van halogeenvrij kunststof, kleur blauw
Afmetingen: diepte 30 mm, inwendige diepte 28 mm, diameter 50 mm, breedte 49 mm, lengte 59 mm
Voor buisdiameter 16 mm, 1 invoer via buismanchet en voorzien van draaibare ring
