4-polige lastscheider en hoofdschakelaar voor 40A en 400V. Geschikt voor tussen- en verdelerinbouw, voorzien van een zwarte tuimelaar, schroefaansluiting en IP20-front.

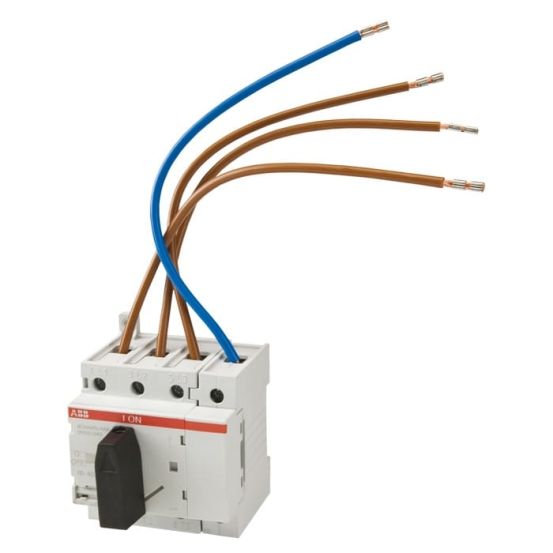

De ABB HAF Hafonorm lastscheider 0903.040-B is een 4-polige hoofdschakelaar met een nominale stroom van 40A, geschikt voor toepassing in groepenkasten en als onderdeel van de Hafonorm serie.
Belangrijkste kenmerken
Deze ABB HAF Hafonorm lastscheider is 4-polig uitgevoerd en ontworpen als hoofdschakelaar. De nominale continustroom bedraagt 40A, met een nominaal vermogen van 16kW bij AC-3 bij 400V. De bedrijfsspanning ligt tussen 230 en 400V, met een maximale nominale bedrijfsspanning van 400V.
De lastscheider is geschikt voor tussenbouw en verdelerinbouw en kan worden vergrendeld. Het apparaat heeft de bouwvorm inbouwapparaat met vaste inbouwtechniek en is voorzien van een zwarte tuimelaar als bedieningselement. Aan de frontzijde geldt een beschermingsgraad IP20.
Voor het hoofdstroomcircuit wordt gebruikgemaakt van schroefaansluitingen. De lastscheider beschikt over vier verbreek-hulpcontacten en heeft een schakelvermogen bij 400V van 11kW, met een toegelaten korte duur stroom van 0,5kA.
Kenmerken op een rij
4-polige lastscheider en hoofdschakelaar uit de ABB HAF Hafonorm serie
Nominale continustroom 40A en nominaal vermogen 16kW bij AC-3, 400V
