Bij elektrische installaties zijn er verschillende soorten stromen en voor iedere stroom ook weer verschillende soorten schakelaars. Het onderbrekingsvermogen van een vermogensschakelaar, lastschakelaar en een scheidingsschakelaar verschilt. Zo is het onderbrekingsvermogen van een lastscheider kleiner dan dat van een vermogensschakelaar, het kan namelijk wel normale belastingstroom afschakelen maar is in tegenstelling tot een vermogensschakelaar niet instaat om ook kortsluitstroom af te schakelen. Een scheidingsschakelaar heeft helemaal geen onderbrekingsvermogen.
Lastscheiders en andere componenten zijn eenvoudig te monteren in de Hafonorm basiskast van ABB. Afhankelijk van het model zijn de componenten geschikt voor DIN-rail montage of Busboard.

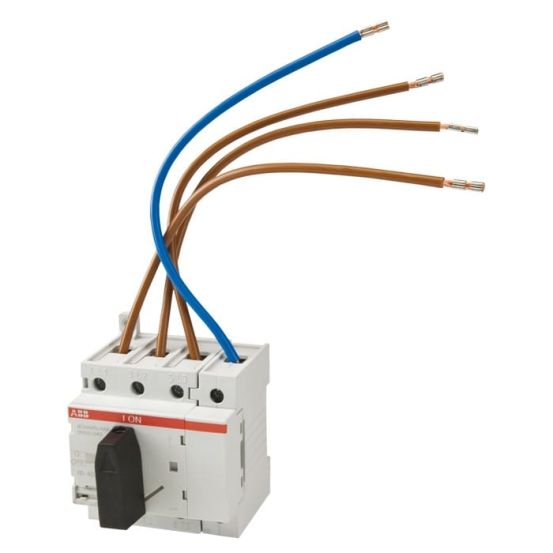

Deze 4-polige ABB lastscheider uit de Hafonorm serie is als hoofdschakelaar in te zetten. De nominale continustroom is 63A. Verder heeft deze lastscheider een nominaal vermogen bij AC-3, 400V van 25kW. Deze Hafonorm lastscheider is te vergrendelen en verder is de schakelaar ook gelukt voor tussenbouw. De bedrijfsspanning (meetspanning) is 230 t/m 400V. De lastscheider heeft een beschermingsgraad van IP20.
Specificaties
Meer informatie
Aansluiting
Horizontaal
Aansluitwijze hoofdstroomcircuit
Schroefaansluiting
Aantal hulpcontacten als maakcontact
0
Aantal hulpcontacten als verbreekcontact
4
Aantal hulpcontacten als wisselcontact
0
Aantal polen
4
Aantal schakelaars
1
Apparaatbouwvorm
Inbouwapparaat vaste inb. techniek
Bedrijfsspanning (meetspanning)
230-400 V
Beschermingsgraad frontzijde (IP)
IP20
Draadlengte
N.v.t.
Geschikt voor frontmontage 4-gats
Nee
Geschikt voor frontmontage centraal
Nee
Geschikt voor tussenbouw
Ja
Geschikt voor verdelerinbouw
Ja
Geschikt voor vloerbevestiging
Nee
Kleur bedieningselement
Zwart
Max. Nominale bedrijfsspanning Ue bij AC
400 V
Modulaire uitvoering
Ja
Motoraandrijving geïntegreerd
Nee
Motoraandrijving optioneel
Nee
Nominale continustroom Lu
63 A
Nominale continustroom, AC-21, 400 V
63 A
Nominale continustroom, AC-23, 400 V
63 A
Nominale vermogen bij AC-3, 400 V
25 kW
Opmerking 1
Incl bedrading
Schakelvermogen bij 400 V
22 kW
Toegelaten korte-duur stroom Icw
1 kA
Uitschakelspoel optioneel
Nee
Uitvoering als hoofdschakelaar
Ja
Uitvoering als noodstopinrichting
Nee
Uitvoering als omkeerschakelaar
Nee
Uitvoering als veiligheidsschakelaar
Nee
Uitvoering als werkschakelaar
Nee
Uitvoering lastscheider
Ja
Uitvoering van het bedieningselement
Tuimelaar
Vergrendelbaar
Ja
