ABB Haf SwitchLine OT - Lastscheider OT63F4N2

Fabrikantnr:

1SCA105365R1001 | 6417019393094

ABB Haf SwitchLine OT Lastscheider OT 45ML4

Beschikbaar in 41 varianten:

4-polige lastscheider en hoofdschakelaar met 63 A nominale stroom en 22 kW vermogen. Geschikt voor 380-440 V, bodemmontage en verdelerinbouw, bedienbaar via een zwarte draaigreep.
42,42 35,06
4-polige lastscheider voor inbouw en frontmontage met een nominale stroom van 40 A en 750 V AC. Dit vergrendelbare apparaat heeft schroefaansluitingen en een IP20 frontbescherming.
131,11 108,36
4-polige lastscheider en hoofdschakelaar met zwarte draaigreep voor verdelerinbouw. Geschikt voor 63 A, 22 kW bij 400 V en een bedrijfsspanning tot 750 V met IP20-bescherming.
56,84 46,98
3-polige lastscheider en hoofdschakelaar met 25A stroom en 9kW vermogen.
36,46 30,13
3-polige lastscheider en hoofdschakelaar voor 80A en 37kW, geschikt voor 380-440V. Voorzien van zwarte draaigreep, IP20-bescherming en geschikt voor bodemmontage of verdelerinbouw.
66,26 54,76
4-polige lastscheider en hoofdschakelaar met 80 A stroom en 37 kW vermogen. Dit apparaat in behuizing heeft een zwarte draaigreep, IP20 frontbescherming en schroefaansluiting.
86,07 71,13
4-polige hoofdschakelaar en lastscheider voor 230-440V met 80A stroom en 22kW vermogen. Dit complete apparaat in behuizing heeft IP20-bescherming en is geschikt voor bodemmontage.
56,23 46,47
4-polige lastscheider in behuizing met draaiknop, geschikt als hoofd- en werkschakelaar. Met 20A continustroom, 7,5kW vermogen, IP67 frontbescherming en geschikt voor bodemmontage.
33,70 27,85
4-polige lastscheider en hoofdschakelaar met 16A stroom en 7,5 kW vermogen. Geschikt voor 380-440V, bodemmontage en verdelerinbouw, voorzien van zwarte draaigreep en IP20 front.
42,31 34,97
3-polige lastscheider voor verdelerinbouw met 63 A nominale stroom en 750 V bedrijfsspanning.
54,40 44,96
3-polige lastscheider en hoofdschakelaar met 125 A nominale stroom en 45 kW vermogen bij 400 V. Dit apparaat in behuizing heeft een zwarte draaigreep, IP20-front en bodemmontage.
112,87 93,28
3-polige lastscheider in behuizing voor verdelerinbouw, inzetbaar als hoofd- en werkschakelaar met 60A stroom, 750V bedrijfsspanning en 37kW vermogen bij 400V.
168,08 138,91
4-polige lastscheider in behuizing voor 63A, inzetbaar als hoofd- en werkschakelaar. Voorzien van IP65-front, zwarte draaiknop, schroefaansluiting en geschikt voor bodemmontage.
177,83 146,97
3-polige lastscheider en hoofdschakelaar voor 25 A en 380-440 V met een vermogen van 9 kW. Dit complete apparaat heeft een IP20 frontzijde en is geschikt voor verdelerinbouw.
37,59 31,07
4-polige lastscheider en hoofdschakelaar met zwarte draaigreep, 125A nominale stroom en 45kW vermogen bij 400V. Geschikt voor 750V AC met IP20-bescherming en schroefaansluiting.
153,30 126,69
3-polige lastscheider en hoofdschakelaar voor 380-440V met 100A stroom en 37kW vermogen.
95,82 79,19
3-polige lastscheider en hoofdschakelaar voor 380-440V met 63A stroom en 22kW vermogen.
52,46 43,36
3-polige lastscheider in behuizing voor 20 A en 415 V, geschikt als hoofd- en werkschakelaar. Voorzien van een rode draaiknop en IP67-bescherming aan de frontzijde.
30,69 25,36
4-polige lastscheider en hoofdschakelaar met 200 A stroom en 110 kW vermogen bij 400 V.
375,96 310,71
3-polige lastscheider voor verdelerinbouw met 30A nominale stroom, 750V AC en 18,5kW vermogen bij 400V. Het apparaat heeft IP20 frontbescherming en een schroefaansluiting.
132,36 109,39
4-polige lastscheider en hoofdschakelaar met 40 A stroom en 11 kW vermogen bij 400 V.
52,70 43,55
3-polige lastscheider en hoofdschakelaar met 16A stroom en 7,5kW vermogen bij 380-440V. Dit apparaat in behuizing is geschikt voor verdelerinbouw en heeft IP20-bescherming.
33,21 27,45
3-polige lastscheider in behuizing voor verdeler- of bodemmontage, geschikt als hoofd- en werkschakelaar. Met 30A nominale stroom, 18,5kW vermogen bij 400V en IP20-bescherming.
140,48 116,10
4-polige lastscheider voor verdeler- en vloermontage met 160A stroomsterkte en 1000V spanning. Voorzien van boutklemmen, zwarte draaigreep en IP65 bescherming aan de frontzijde.
283,39 234,21
3-polige lastscheider en hoofdschakelaar met 40 A stroom en 11 kW vermogen bij 400 V.
45,79 37,84
4-polige lastscheider en hoofdschakelaar voor 125 A en 45 kW, geschikt voor 380-440 V. Voorzien van zwarte draaigreep, IP20 front en geschikt voor bodem- of verdelerinbouw.
152,66 126,17
2-polige lastscheider voor hoofd- en werkschakeling met 32A stroom en 1000V bedrijfsspanning.
94,19 77,84
4-polige lastscheider en hoofdschakelaar met 25A nominale stroom en 9kW vermogen.
46,86 38,73
4-polige lastscheider en hoofdschakelaar met 100A stroom en 37kW vermogen bij 400V. Geschikt voor 380-440V, bodemmontage of verdelerinbouw, met zwarte draaigreep en IP20 front.
131,54 108,71
4-polige lastscheider en hoofdschakelaar voor 63A, geschikt voor 380-440V en 22kW.
56,51 46,70
4-polige lastscheider en hoofdschakelaar in behuizing met 16 A stroom en 7,5 kW vermogen. Geschikt voor 380-440 V, verdelerinbouw en voorzien van IP20 frontbescherming.
43,36 35,83
4-polige lastscheider in behuizing met 160A nominale stroom en 75kW vermogen bij 400V. Geschikt als hoofd- en werkschakelaar voor bodem-, tussen- of verdelerinbouw tot 1000V AC.
259,03 214,07
3-polige lastscheider en hoofdschakelaar met 40 A stroom en 11 kW vermogen bij 400 V. Geschikt voor 380-440 V, verdelerinbouw met IP20-front en montage in elke gewenste richting.
47,82 39,52
3-polige lastscheider met 160 A nominale stroom en 75 kW vermogen bij 400 V. Dit complete apparaat in behuizing is geschikt als hoofd- of werkschakelaar voor bodem- en tussenbouw.
249,28 206,02
3-polige lastscheider met 200 A nominale stroom en 1000 V AC bedrijfsspanning. Geschikt als hoofd- of werkschakelaar voor bodem- of verdelerinbouw met IP65 frontbescherming.
303,69 250,98
4-polige lastscheider en hoofdschakelaar voor verdelerinbouw met 40A nominale stroom en 11kW vermogen bij 400V. Geschikt voor 380-440V met schroefaansluiting en IP20-bescherming.
47,71 39,43
4-polige lastscheider voor verdelerinbouw met een nominale stroom van 80 A en 37 kW vermogen bij 400 V. Geschikt voor 380-440 V, met draaigreep en IP20 frontbescherming.
91,76 75,83
3-polige lastscheider en hoofdschakelaar met 16A stroom en 7,5kW vermogen bij 400V. Geschikt voor bodemmontage en verdelerinbouw, met zwarte draaigreep en IP20 frontbescherming.
32,48 26,84
Tweepolige lastscheider en werkschakelaar met draaiknop, 20A stroom en 230V spanning. Het apparaat in behuizing heeft IP67 frontbescherming en is geschikt voor bodemmontage.
24,68 20,40
4-polige lastscheider voor verdelerinbouw en bodemmontage met 250A stroomsterkte en 145kW schakelvermogen. Voorzien van boutklemmen, korte draaigreep en IP20 frontbescherming.
457,97 378,49
4-polige lastscheider en hoofdschakelaar voor verdelerinbouw met 25A nominale stroom, 9kW vermogen bij 400V en 750V maximale spanning.
48,96 40,46

4-polige lastscheider en hoofdschakelaar met 63 A nominale stroom en 22 kW vermogen. Geschikt voor 380-440 V, bodemmontage en verdelerinbouw, bedienbaar via een zwarte draaigreep.

Verpakt per 1 stuk

Meer informatie
Maak compleet

42,42 35,06

Op werkdagen voor 21.00 uur besteld, morgen in huis. Levering ook op zaterdag.

6 op voorraad

Gratis verzending boven €150
30 dagen eenvoudig retour
Uitstekende klantenservice score 9.4/10

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productinformatie

Inleiding

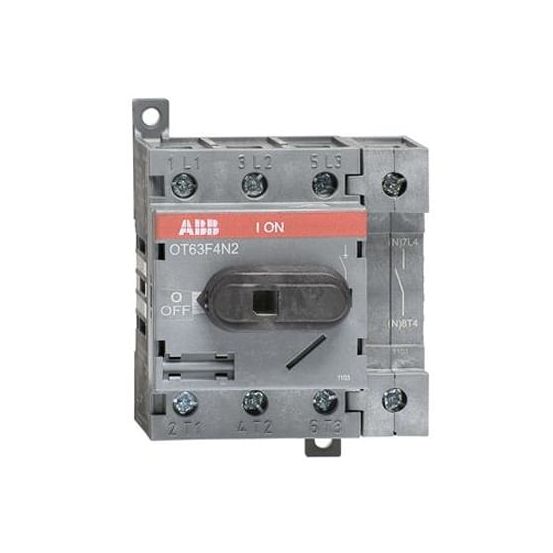

De ABB HAF SwitchLine OT lastscheider OT63F4N2 is een 4-polige lastscheider en hoofdschakelaar met een nominale stroom van 63 A en een vermogen van 22 kW bij AC-23 en AC-3, bedienbaar via een draaigreep.

Belangrijkste kenmerken

Deze ABB HAF SwitchLine OT lastscheider OT63F4N2 combineert de functie van lastscheider en hoofdschakelaar in één compleet apparaat in behuizing. Het apparaat is 4-polig uitgevoerd en heeft een nominale continustroom van 63 A, met een nominaal vermogen van 22 kW bij AC-23 en AC-3.

De lastscheider is geschikt voor bedrijfsspanningen van 380 tot 440 V en heeft een maximale nominale bedrijfsspanning Ue bij AC van 750 V, met een meetspanning van eveneens 750 V. De bediening verloopt via een zwarte draaigreep en het hoofdstroomcircuit wordt aangesloten via een schroefaansluiting.

De lastscheider is geschikt voor bodemmontage en verdelerinbouw en is uitgevoerd als hoofdschakelaar en werkschakelaar. De voorwaardelijke nominale kortsluitstroom bedraagt 50 kA, met een toegelaten korte duur-stroom van 1,5 kA. De frontzijde heeft een beschermingsgraad van IP20 en NEMA 1.

Kenmerken op een rij

4-polige lastscheider en hoofdschakelaar, nominale stroom 63 A
Nominaal vermogen 22 kW bij AC-23 en AC-3
Geschikt voor 380 tot 440 V, maximale bedrijfsspanning AC 750 V
Bediening met zwarte draaigreep
Geschikt voor bodemmontage en verdelerinbouw

Specificaties

Meer informatie
Aansluitwijze hoofdstroomcircuit	Schroefaansluiting
Aantal hulpcontacten als maakcontact	0
Aantal hulpcontacten als verbreekcontact	0
Aantal hulpcontacten als wisselcontact	0
Aantal polen	4
Aantal schakelaars	1
Apparaatbouwvorm	Compleet apparaat in behuizing
Bedrijfsspanning (meetspanning)	750 V
Beschermingsgraad (NEMA)	1
Beschermingsgraad frontzijde (IP)	IP20
Breedte	70 mm
Diepte	72.5 mm
Geschikt voor bodemmontage	Ja
Geschikt voor frontmontage 4-gats	Nee
Geschikt voor frontmontage centraal	Nee
Geschikt voor verdelerinbouw	Ja
Hoogte	91.5 mm
Kleur bedieningselement	Zwart
Max. Nominale bedrijfsspanning Ue bij AC	750 V
Motoraandrijving geïntegreerd	Nee
Motoraandrijving optioneel	Nee
Nominale continustroom Lu	63 A
Nominale continustroom, AC-21, 400 V	63 A
Nominale continustroom, AC-23, 400 V	63 A
Nominale vermogen bij AC-3, 400 V	22 kW
Nominale vermogen, AC-23, 400 V	22 kW
Recycle	Ja
Schakelvermogen bij 400 V	22 kW
Toegelaten korte-duur stroom Icw	1.5 kA
Uitschakelspoel optioneel	Nee
Uitvoering als hoofdschakelaar	Ja
Uitvoering als noodstopinrichting	Nee
Uitvoering als omkeerschakelaar	Nee
Uitvoering als veiligheidsschakelaar	Nee
Uitvoering als werkschakelaar	Ja
Uitvoering van het bedieningselement	Draaigreep
Vaak gebruikte artikelnummers	10080478 \| 2700873076 \| 4167649
Vergrendelbaar	Nee
Voorwaardelijke Nominale kortsluitstroom Iq	50 kA
