Interfacerelais met twee wisselcontacten, 5A bedrijfsstroom en 230V AC stuurspanning. Voorzien van LED-indicatie, handbediening, vlaksteekaansluiting en montage via steekvoet.

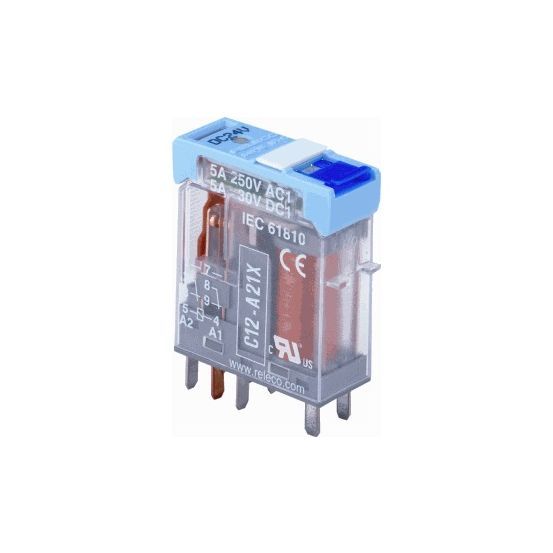

De Comat Releco C12 Hulprelais C12A21X230VAC is een hulprelais uit de C12-serie, uitgevoerd als interface-relais met AC-stuurspanning en voorzie van LED-indicatie.
Belangrijkste kenmerken
Dit Comat Releco C12 hulprelais is uitgevoerd als interfaceregelais met 2 hulpcontacten als wisselcontact. Het relais heeft een bistabiele, gepolariseerde aandrijving en is geschikt voor een nominale stuurspanning bij AC 50/60 Hz van 185 tot 253 V. De nominale bedrijfsstroom bij AC-1, -3, -5 en 230 V bedraagt 5 A.
Het hulprelais is voorzien van LED-indicatie en handbediening, waardoor de status zichtbaar is en handmatig schakelen mogelijk is. De aansluitwijze voor hoofd- en hulpstroomcircuit is vlaksteekaansluiting en de montage gebeurt met steekvoet. De afmetingen bedragen (b x d x h) 12,5 x 28,8 x 35,4 mm.
Kenmerken op een rij
Comat Releco C12 hulprelais, type C12A21X230VAC
2 hulpcontacten als wisselcontact, contactvariant 1-voudig contact
Nominale stuurspanning AC 50/60 Hz: 185 - 253 V, type stuurspanning AC
Met LED-indicatie en handbediening
Montagewijze met steekvoet en vlaksteekaansluiting, afmetingen 12,5 x 28,8 x 35,4 mm
Specificaties
Meer informatie
Aandrijving, polarisatie
Gepolariseerd
Aansluitwijze hoofdstroomcircuit
Vlaksteekaansluiting
Aansluitwijze hulpstroomcircuit
Vlaksteekaansluiting
Aantal hulpcontacten als maakcontact
0
Aantal hulpcontacten als verbreekcontact
0
Aantal hulpcontacten als wisselcontact
2
Blusfunctie
Nee
Breedte
12.5 mm
Compleet apparaat met sokkel
Nee
Contactvarianten
1-voudig contact
Diepte
28.8 mm
Handbediening
Ja
Hoogte
35.4 mm
Interface
Ja
Met dwanggeleide contacten
Nee
Met LED indicatie
Ja
Montagewijze
Met steekvoet
Nominale bedrijfsstroom Ie bij AC-1, -3, -5, 230 V
